為了在CAD中創建精確的圖形，在繪制或修改對象時，可以輸入點在圖形中的坐標值以確定點的位置。在繪制二維圖形時，輸入的是二維坐標；在繪制三維對象時，輸入的是三維坐標。

此外，在指定坐標時，還可以相對于圖形中其他已知的位置或?qū)ο?。特別是在創建三維圖形時，相對于一個二維平面指定坐標要容易得多，這個二維平面就叫做一個用戶坐標系（User Coordinate Systm UCS）。

1、使用直角坐標系

在CAD中繪制或修改對象時，許多命令需要指定點。在指定點時，既可以用鼠標選擇點，也可以在命令行上鍵入坐標值。CAD通過使用直角坐標系統確定這些點的位置。這個坐標系是創建的每一個圖形的基礎。

·了解坐標系是如何工作的

直角坐標系使用三個互相垂直的坐標軸，X軸、Y軸和Z軸，從而在三維空間中指定點的位置。

·了解坐標是如何顯示的

在移動十字光標時，當前光標的位置在狀態欄中顯示為X、Y和Z坐標。默認狀態下，坐標值的顯示隨著光標的移動自動更新。

·查看點的坐標

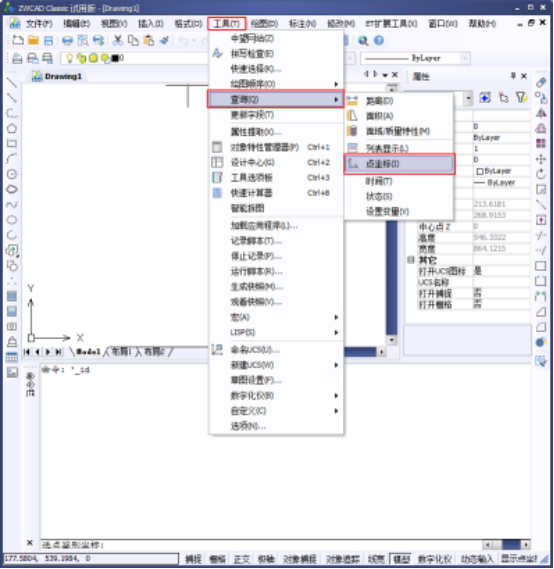

在CAD中，可以使用ID命令查看任一點的坐標。在確定對象上的一點的位置時，應使用相應的對象捕捉方式以確保選擇了所需的點。

2、使用二維坐標

在二維環境下工作時，指定的點將位于X - Y平面上。在指定任一點時，既可以使用絕對坐標（或直角坐標)，也就是相當于原點（兩根坐標軸的交點坐標為（0,0）的確切X坐標和Y坐標位置；也可以使用相對坐標，即相對于上一點。此外，還可以使用相對的或絕對的極坐標指定點，極坐標是用一個距離和一個角度表示點的位置。

·輸入絕對的直角坐標

要輸入絕對的直角坐標，在命令行鍵人點的坐標。

·輸入相對的直角坐標

在使用相對坐標時，通過指定某點相對于前一點的坐標的位置來確定圖形中點的位置。要使用相對的直角坐標，在命令行鍵入坐標值，并在輸入的值前添加一“@”符號。因此，跟在@符號后的一對坐標表示下一點相對于上一點沿X軸方向和沿Y軸方向的距離

·輸入極坐標

使用極坐標可以簡化帶角度圖形的繪制。極坐標為相對于原點（絕對坐標）或相對于上一點（相對坐標），用一個距離和一個角度確定點的位置。

·使用直接的距離輸入

直接的距離輸入除了不需要指定角度外，其他與使用相對坐標相同。要使用直接的距離輸入，應從上一點沿某一方向移動光標，然后輸入距離值。

3、使用三維坐標

三維空間中指定坐標，除了還需使用Z坐標確定坐標外，其他均與使用二維坐標相似。三維坐標以X,Y,Z（例如4，3，6）表示。

·使用右手定則

舉起你的右手，假設用拇指表示X軸，食指表示Y軸，中指表示Z軸，伸直拇指和食指并成90°角，中指垂直于手掌，則此時這三個手指的指向分別為X軸、Y軸和Z軸的正向

·輸入X、Y、Z 坐標

在三維環境下工作時，可以相對于原點（0,0,0點，即三條坐標軸的交點），指定X、Y、Z的絕對坐標，或相對于上一個選定的點指定X、Y、Z的相對坐標。

·輸入球坐標

在三維環境下工作時，可以使用球坐標指定一個三維點。球坐標通過輸入從原點（絕對距離）或上一點（相對距離）到下一點的距離、兩點連線在X-Y平面內的角度以及連線與X-Y平面的夾角正旋轉角度（沿Z方向）來確定一點的位置。

·輸入柱坐標

在三維環境下工作時，可以使用柱坐標指定一個三維點。柱坐標通過輸入從原點（絕對離）或上一點（相對距離），連線在X-Y平面內的角度，以及Z坐標值來確定一點的位置。

4、使用點過濾和追蹤

點過濾和追蹤提供了在圖形中不需要指定完整的坐標，而相對于其他點定位某一點的兩種其他方法。使用點過濾，可以輸入部分坐標，然后讓CAD提示輸入其余的坐標信息。

·在三維環境下使用點過濾

在三維環境下要相對于已存在的對象，確定點的位置時，可以使用點過濾器。

·使用追蹤

可以使用CAD 的“自動追蹤”的特性，沿著基對象捕捉點的對齊路徑的方向，選擇點的位置。例如，可以沿著基于一個對象的端點或中點的一條路徑的方向選擇一個點。

5、定義用戶坐標系統

在二維空間或三維空間工作時，可以定義一個用戶坐標系，用戶坐標系的原點和方向與世界坐標系的原點和方向不同。在CAD中，可以創建并保存任意多個用戶坐標系，然后根據需要調用這些坐標系，以簡化創建二維和三維對象的過程。

·修改用戶坐標系

UCS命令用于定義新的用戶坐標系。此外，還可以保存、恢復或刪除用戶坐標系。

·保存和恢復一個用戶坐標系

在定義一個用戶坐標系后，可以保存這個用戶坐標系，并在以后需要再次使用它時恢復它。這種方式與保存并恢復命名的視圖的方式相似。要保存并恢復一個用戶坐標系，既可以使用UCS命令，也可以使用“UCS”對話框中的“命名UCS”選項卡，

·使用預定義的正交用戶坐標系

CAD還提供了六個標準的正交坐標系：俯視、仰視、主視、后視、左視和右視。

·為視口指定一個用戶坐標系

在使用三維模型時，如果將屏幕分成多個視口，并且在每一個視口中顯示一個不同的正交方向，如俯視圖、主視圖和左視圖，這是非常有用的。

以上，CAD的功能都要通過反復練習運用。
