我們能夠在等邊三角形繪制多個相切圓嗎？如何繪制呢？
比如這樣一道題，要求在一個邊長為10的等邊三角形里畫10個最大的相等的相切圓，難住了不少學子。
用三角和幾何的知識可以算出圓的半徑，但由于計算結果是多位小數，畫出的圖不會精確。

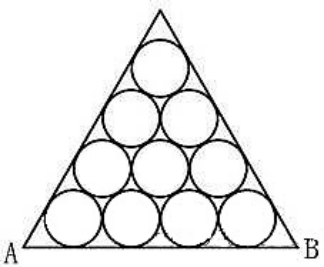

解決的辦法是，用任意長半徑比如5畫10個相切圓，再畫3條切線，延伸這3條直線形成等邊三角形如圖。
全選圖形，輸入縮放命令scale，命令行窗口提示“指定基點：”時，在A點上點擊一下；接著命令行窗口提示“指定比例因子或 [復制(C)/參照(R)]：”，鍵入“r”后回車；命令行窗口出現新的提示“指定參照長度：”，再點擊A點；命令行窗口接著提示“指定第二點：”，點擊B點；命令行窗口又提示“指定新的長度或 [點(P)]：”，輸入10后回車。至此問題解決。
