我們想要在CAD中繪制出傾斜的矩形，該要如何繪制呢？我們?cè)谶@里提供是三個不同的方法給大家參考。
一：
1.我們打開CAD，點擊繪制矩形的按鈕

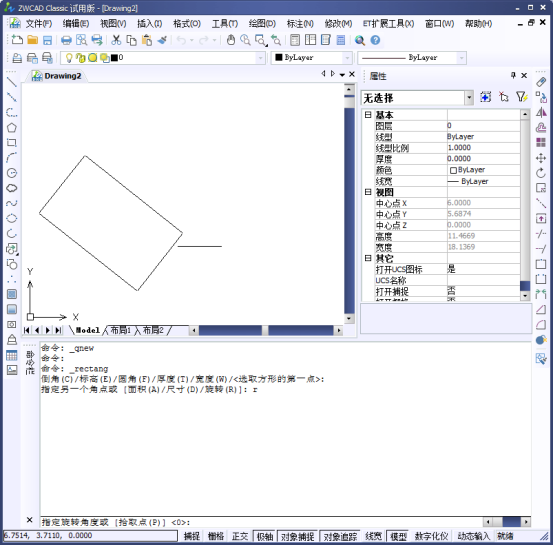

2. 我們就可以看到命令行中的命令提示，

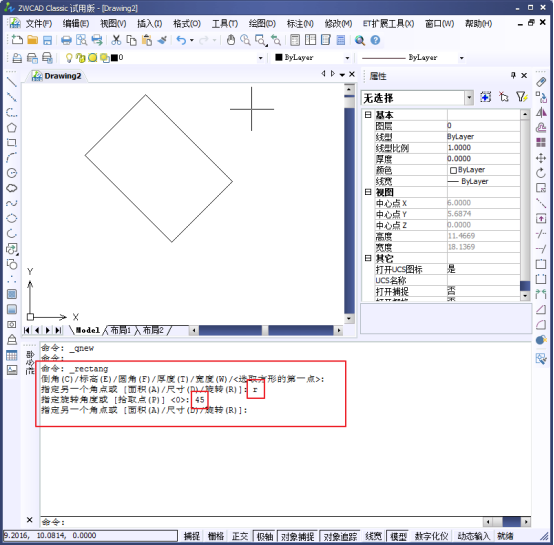

3. 我們可以輸入R， 對矩形進行旋轉操作，根據我們的要求輸入需要旋轉的度數。
二：

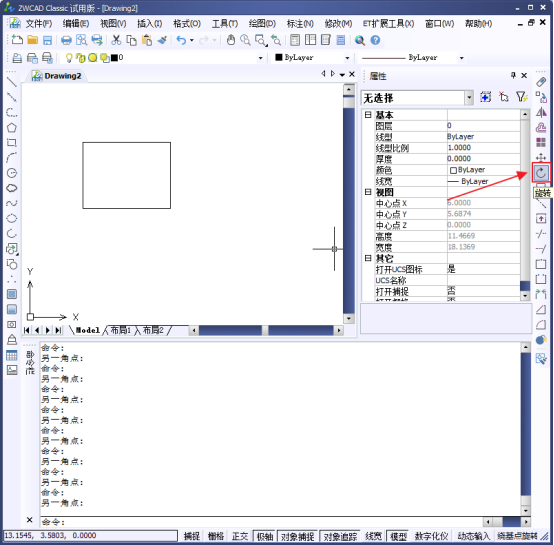

1. 我們隨意繪制一個矩形，然后按右側的旋轉按鈕，

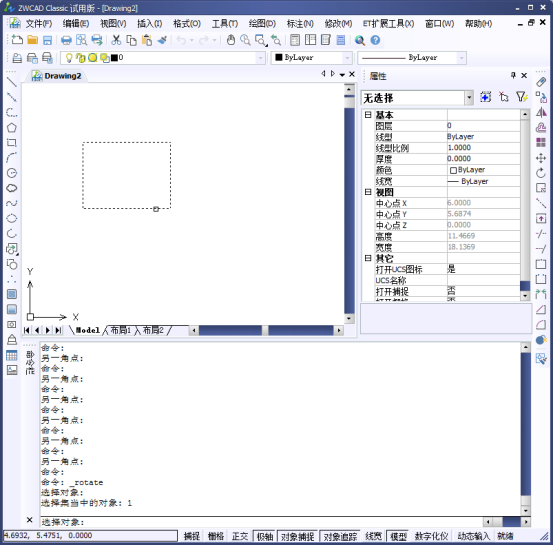

2. 按了旋轉之后，我們選中我們需要旋轉的矩形，

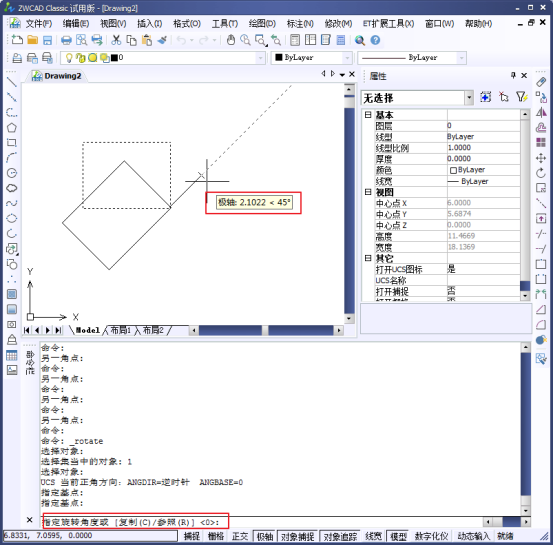

3. 然后可以輸入我們需要的角度，使用鼠標也能操作。
三：
1. 我們隨意繪制的一個矩形
2.我們可以通過更改不同的三維視角，得到不同角度的矩形。

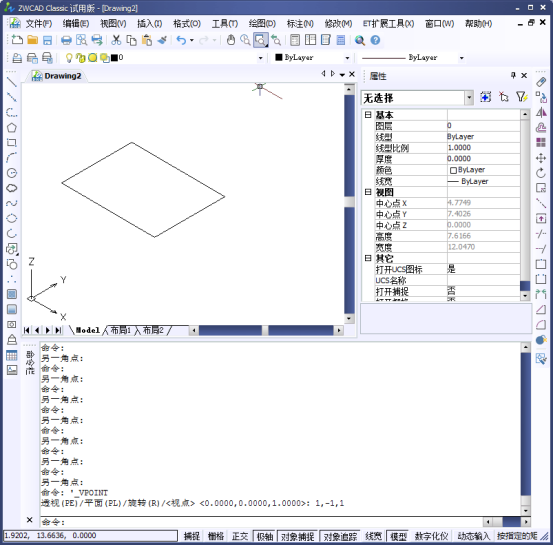

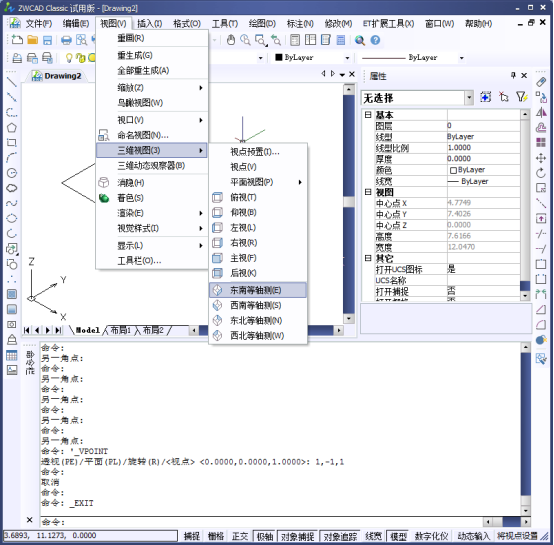

3. 我們選擇通過東南等軸測，得到我們下圖的傾斜矩形。
以上。
