方法一:
將圖紙的線條全部調成白色再進行打印。為了不影響原有文件,一般先復制一個圖框再進行調白,然后打印。操作步驟如下:
1、 選中要復制的圖框。
點擊保存并關閉,打印出來的便是黑白圖紙。

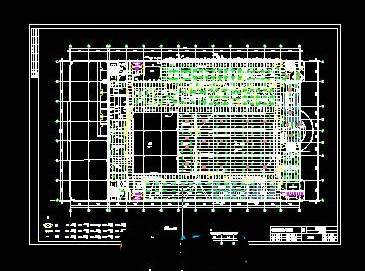

2、 選定以后的圖框如下:
3、 然后鼠標左鍵點擊右上角的復制圖標:

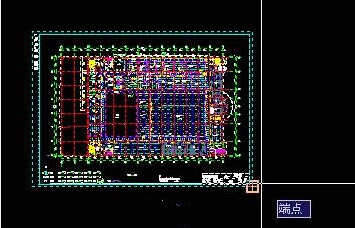

4、選擇基準點(一般都選擇圖框右下角)單擊鼠標左鍵。如圖:

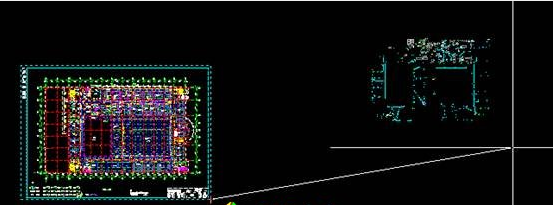

5、移動鼠標,選擇一個合適的位置放置復制的圖框。如圖:

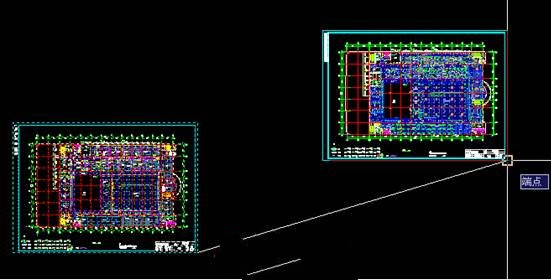

6、單擊鼠標左鍵確定。得到結果如圖:
7、按下ESC鍵,完成本次復制任務。
8、然后針對復制好的圖框進行操作,對其進行黑白處理。即將它的所有線條都定個白色的。
A、選定圖框,類似于步驟1、2;
B、選定以后找到右上角的如下圖所示工具欄:

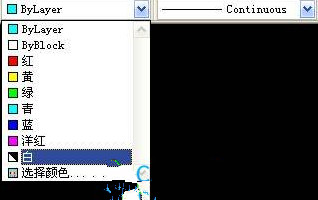

然后再進行下圖所示操作:

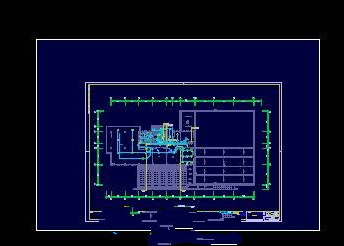

得到效果圖如下:
這樣,任務完成,打印出來就是黑白的了。
方法二:
通過打印設置來完成黑白打印。分解步驟如下:

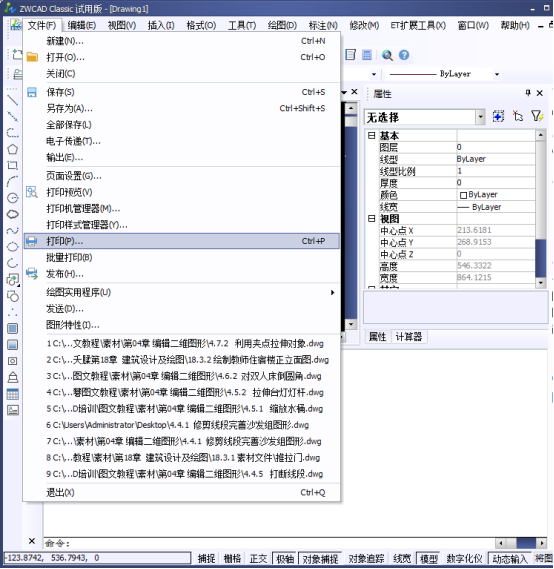

1、進入打印界面,如圖:
2、彈出了打印的對話框。
3、選定要打印的區域或圖框之后進行如下操作:

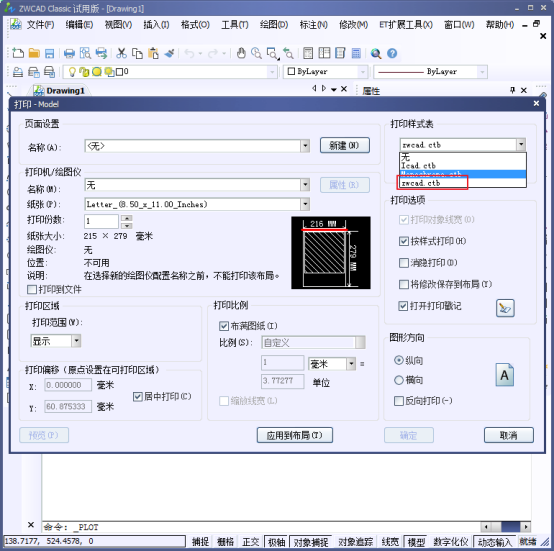

打印樣式表里選擇zwcad.ctb樣式,如圖:

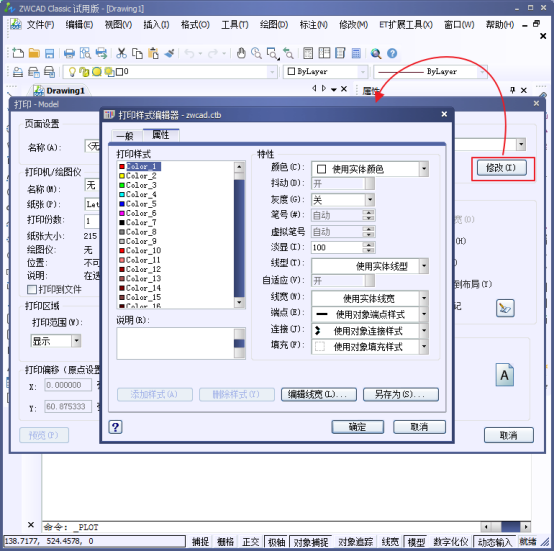

4、我們點擊修改,然后彈出了打印編輯器的對話框。

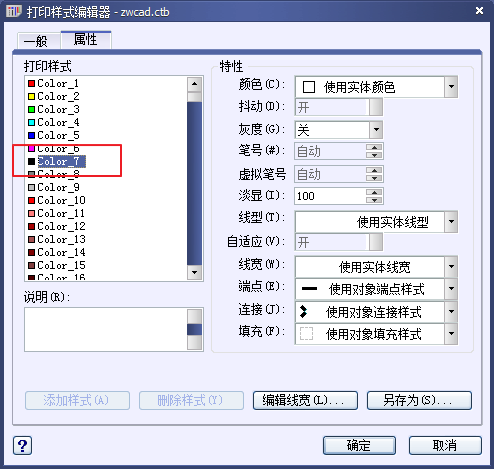

5、然后我們?cè)陬伾珯谶x擇黑色,如下
6、最后我們確定,然后進行打印,我們出來的圖就是黑白的啦。
