我們使用的CAD軟件有一個很好用的功能就是,按照軌跡線復制。這個功能十分的好用,在我們的CAD中要靈活的運用起來就對我們的繪制圖紙有很大的幫助。


我們CAD中的功能有很多,我們的【DIV】定數等分,【ME】定距等分,這兩個命令是很多人都很熟悉的吧,我們只要利用好兩個命令就能夠?qū)崿F(xiàn)按照軌跡線復制了。你們有自己的頭緒了嗎?沒有的話, 我們繼續看下去吧。

首先,我們想要按照軌跡線復制,也就必然需要有兩個對象,一個對象是來復制的對象,一個對象就是軌跡線。

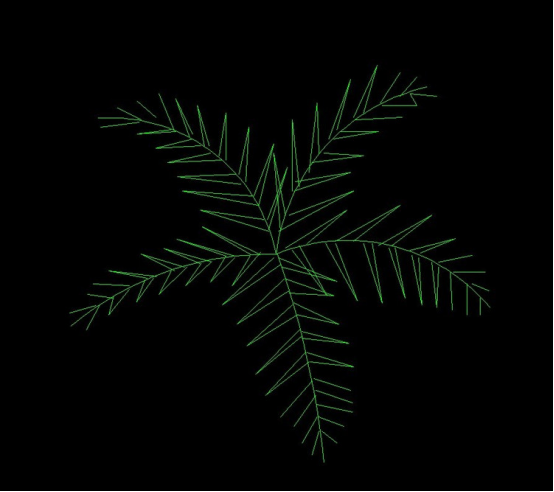

1. 我們舉個例子,加入我們要沿著一條公路進行植樹任務,一共四十棵樹,我們需要先繪制出一個用來復制的目標,即是樹,參考下圖。


CAD如何按照軌跡復制


2.我們?cè)侔焉厦孢@顆樹轉化成塊,這一步是很重要的環節,因?yàn)槲覀冊谥蟮睦L制中要用到塊參考。用【B】命令調用塊定義的窗口,給上圖的目標設置一個名字為【樹】,并且我們?nèi)∑湟粋€(gè)點作為我們的基點,這個點就是我們通過軌跡線的點。



3.我們?cè)俸?jiǎn)歷一個對象作為我們的【公路】,這就是我們的軌跡線。這個軌跡線一定要是多線段,或者是圓弧、圓、橢圓,或者是直線,并且不能是多個對象組成的對象,我們看下圖作為一個參考吧。


CAD如何按照軌跡復制

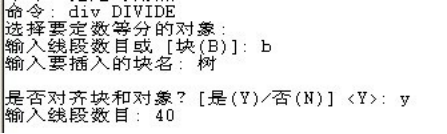

4.以上都是我們需要準備的內容,下面的步驟才是我們真正的開始操作了。我們先輸入【DIV】命令,要注意我們輸入?yún)?shù)【B】表示我們用塊參照來標志我們定數等分的點,輸入我們剛才簡歷的塊的名字【樹】,在之后的命令提示下,是否對齊塊和對象,是指隨著路徑切線角度的變化,塊參照是否跟著旋轉角度,選擇Y,然后再輸入要求的40,就得到了最終的結果,參考我們下圖的操作步驟。


CAD如何按照軌跡復制

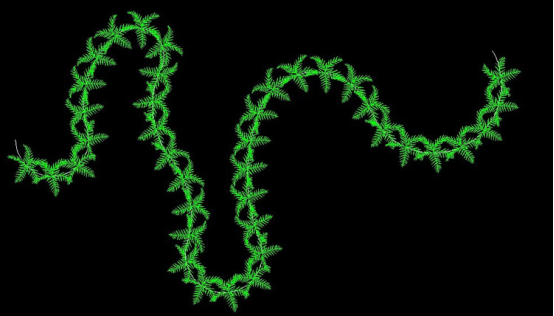

5.結束后,我們就能得到一條布滿樹的路了,僅供參考。


CAD如何按照軌跡復制


以上,是我們提供的簡單的方法,肯定還有其他的方式,需要我們對CAD靈活運用和了解。
