假設我們在CAD中畫了一個正方形,然后使用分解,刪去了其中的某一條邊,我們應該如何使得剩下的三條邊組合在一起使其成為一個整體?


我們可以看看學習學習下面的操作步驟



1、命令:【PE】(把一條直線轉化為多段線)

PEDIT 選擇多段線或 [多條(M)]:(選取一條直線)

選定的對象不是多段線

是否將其轉換為多段線? <Y>


輸入選項?

[閉合(C)/合并(J)/寬度(W)/編輯頂點(E)/擬合(F)/樣條曲線(S)/非曲線化(D)/線型生成(L)

/放棄(U)]: j(合并)


選擇對象: 指定對角點: 找到 3 個(選取其它兩條直線)


2 條線段已添加到多段線

輸入選項?

[閉合(C)/合并(J)/寬度(W)/編輯頂點(E)/擬合(F)/樣條曲線(S)/非曲線化(D)/線型生成(L)

/放棄(U)]:

?

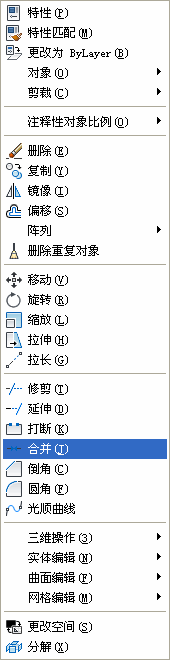

2、利用合并命令,合并命令為【JOIN】,也可以通過菜單【修改】—【合并】找到,然后選中需要合并的對像,回車即可,合并的菜單位置如下所示


在CAD中如何使正方形的三條邊合并
