如何在我們繪制圖形上帶上角度，這個不是太難，下面我們就看看如何去操作吧，可以學學看。
1.我們打開中望CAD，點擊左邊的結構線工具，繪制圖形，參考下圖。
2.然后，我們就選中所需要的箭頭直線的端點，然后完成直線的長度的繪制。
3.我們繪制完成之后，就是箭頭部分的制作，我們?cè)诿钚兄休斎搿網】，然后回車，執行命令。
4.我們輸入【W(wǎng)】然后便是選擇寬度，輸入選中的起點的寬度，我們需要考慮到美觀，4-8的區間都是可以設置的，并且根據每個人的不同需求，設置也不盡相同。
5.接著我們就是輸入端點寬度，在端點輸入0.然后我們回車執行命令。

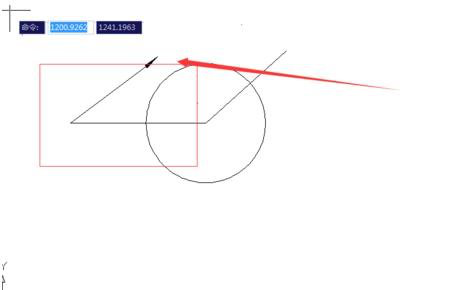

6.這樣我們就完成了一個箭頭的繪制，操作的效果可以參考下圖。

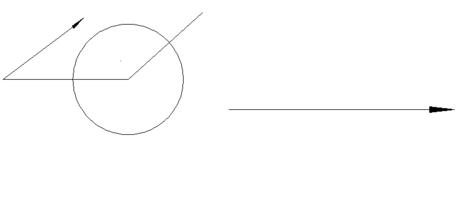

7.然后我們下圖標記的箭頭部分輸入的寬度為8的時候的箭頭效果。
以上是我們提供的簡單的設置步驟。
