CAD圖紙中怎么把實線變成虛線?cad中繪制圖紙的時候,如果不小心把虛線化成實線,該怎么改回來呢?
下面我們就來看看詳細的教程,需要的朋友可以參考下哦。
方法一:
1、雙擊cad的快捷圖標。我在上面隨便畫了一個矩形。
2、選擇右上角線性控制工具欄,選擇“其他”。
3、在新出現的窗口中選擇“加載”。
4、拖動上圖中加載下面的線型選擇,這里我個人選擇的是紅色框住的那種線型,如下圖所示。點擊確定。這時回到cad的工作空間,選擇剛上添加的那個虛線線型,置為當前就可以了。

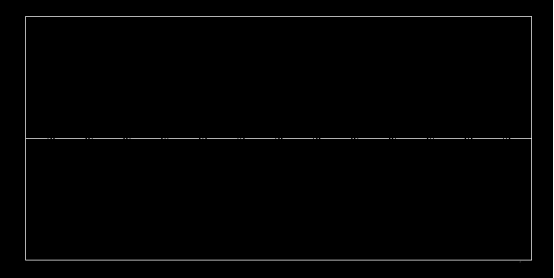

5、這時,繪制一個一條直線,如下圖所示。很明顯,畫出的直線就是虛線。
方法二:
還是以上圖中那個矩形為例子。
如果要將上圖中的直線變成虛線怎么辦呢?選擇矩形,在右上角的線型控制中選擇虛線。
這時,你就會發現,實線的矩形變成虛線了。
明明使用的是虛線,可是還是顯示實線?
很多使用cad的人都會遇到這個問題,一般都是cad設置錯了。在cad的命令框中輸入:highlight,按回車鍵,輸入1,這時,你會發現虛線已經出來了。
以上是我們能給大家提供的兩個辦法啦。
