當我們?cè)谑褂?a href="http://www.hg0831.cn/" target="_blank">CAD繪圖時候，我們有時候會想要旋轉一個圖形或是一個圖塊，有時候旋轉個半天，還是沒有旋轉到自己想要的圖形。如何去快速的旋轉自己的圖形到自己需要的地方呢？我們來看看下面的步驟證不能幫到你們呢？

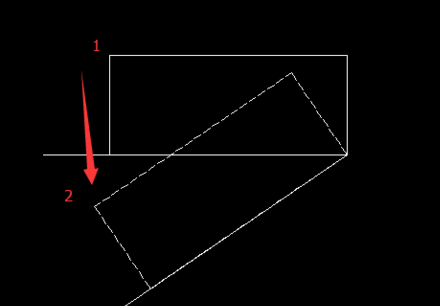

我們舉個簡單的例子，參考下圖。

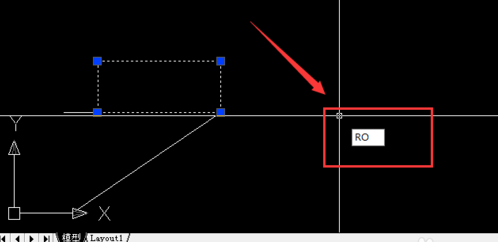

1、我們首先選中要旋轉的矩形，快捷鍵【ro】，然后空格，如下圖。
2、然后選中一個基點，如圖所示，命令版上會出現命令，我們選擇R，空格，如下圖。
3、命令版出現的是指定參照角，如下圖所示。
<img src="/uploadfile/content/2017/06/5941f94cc520b.png" title="如何旋轉CAD中的圖形231.png
5、我們選擇矩形的最下面的兩個點，先選擇右邊的點，然后左邊的點。
6、然后會出現指定新角度，點擊新角度的另一邊，就可以了，旋轉成功。
