當我們從觀察模式切換到了其他的三維視圖之后，我們想要快速的返回我們的平面視圖界面，我們?cè)撊绾稳ゲ僮髂兀窟@次我們來說說如何簡單快速的操作吧。

我們現在菜單欄或者工具欄匯中選擇【視圖】--【俯視圖】來返回俯視圖。

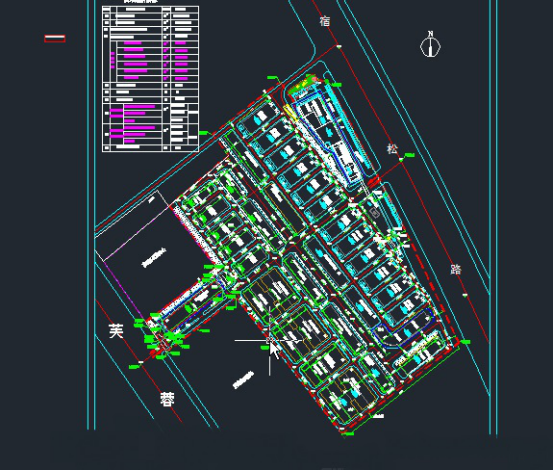

如果我們?cè)O(shè)置了一個旋轉角度的UCS之后，我們要將視圖旋轉成跟UCS平行，需要用平面視圖的命令，這個命令被CAD藏的比較深，我們來看下圖

當我們調用這個命令時，我們需要點很久，其實在菜單或者工具面板中執行命令通常不如直接輸入命令更快。

我們平面視圖的命令是PLAN，通常用于切換不同坐標系的平面視圖，也可以用于三維視圖的轉換。

我們來說PLAN的命令在UCS的作用吧，我們來舉個例子。

有時候我們需要畫比較復雜的圖紙，大部分的圖形都按照一個固定的角度傾斜，如果要在正常的坐標軸上畫圖就會很麻煩。

我們?yōu)榱水?huà)圖的方便，可以設置一個旋轉的UCS（用戶坐標系），讓坐標系跟我們的圖形平行。

設置的方法很簡單，輸入U(xiǎn)CS命令。再輸入角度，回車，再輸入Z軸旋轉的角度，如果不知道角度可以輸入OB后回車，選擇其中一條與整體傾斜方向一致的一條線，利用圖形對象來設置UCS的旋轉角度。

在CAD某些版本，在設置UCS后，視圖會自動調整為當前UCS的平面視圖（這取決于CAD的UCSFOLLOW變量設置為1或0）。

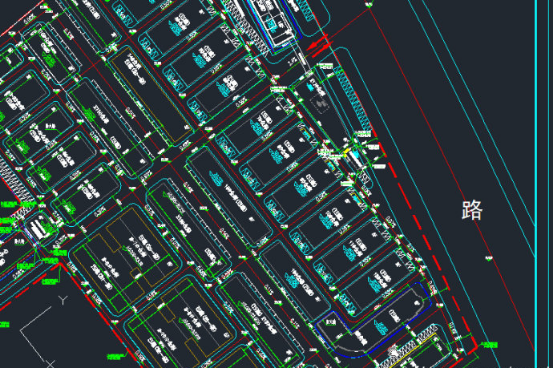

如果你UCSFOLLOW變量設置為0，設置完UCS后，坐標方向雖然旋轉了，我們可以沿著UCS的坐標畫圖，但視圖沒有旋轉，雖然此時正交、極軸方向已經跟UCS平行，但在這種狀態下畫圖還是很別扭，如下圖所示。

這時候 我們就可以輸入PLAN命令來調整視圖顯示。輸入PLAN命令回車后，可以看到有三個選項：

輸入選項?[當前?UCS(C)/UCS(U)/世界(W)] <</span>當前?UCS>:

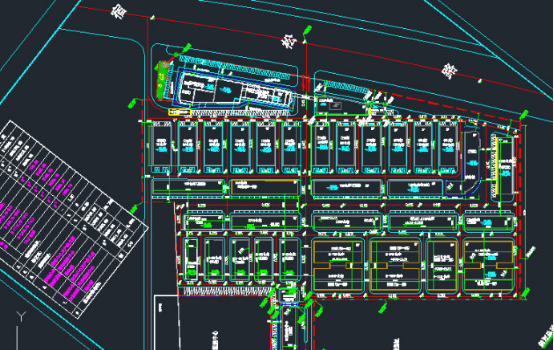

默認選項是“當前UCS”，因此直接回車就可以了，整個視圖就會旋轉得跟UCS坐標的方向平行，如下圖所示。

PLAN命令有三個選項：分別是當前UCS（C）、UCS（U）和世界（W），分別和菜單中的三個選項對應。當前UCS和世界兩個選項都好理解，一個是切換到當前UCS的平面圖，一個是切換回原始的世界坐標系的平面圖，而UCS（U）對應的是菜單中的命名UCS。命名UCS估計大家都很少用，當畫圖過程中需要設置多個UCS時，并經常需要切換時，可以給每個UCS命名和保存，然后利用UCS命令可隨時恢復到之前設置好的某個命名UCS，利用PLAN的U選項可以通過名字切換到某個特定UCS的視圖。

CAD有大量的命令，我們平時用到的也就20%左右，通過設置別名、快捷鍵，可以通過鍵盤快速調用一些常用命令， 有些命令不常用，如果覺得能用得上也不妨記一下，免得到菜單里去找。
