CAD怎么畫角度斜線
使用XLINE命令可以繪制出無限長的構造線，利用它能直接繪制出水平、豎直、傾斜及平行的任意角度斜線，作圖過程中使用此命令繪制定位線或繪圖輔助線是很方便的。
命令啟動方法：
菜單：【繪圖】>【構造線】
命令行輸入：XLINE或簡寫XL
【實戰】使用XLINE命令畫任意角度斜線
命令：_xline 指定點或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：V
//選擇“垂直（V）”選項
指定通過點：ext //使用延伸捕捉

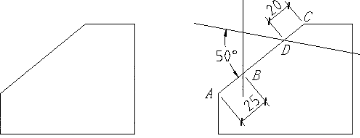

于25 //輸入B點到A點的距離，如圖1右圖所示
指定通過點： //按Enter鍵結束命令
命令：XLINE //重復命令
指定點或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：A
輸入構造線的角度（0）或參照（R）：r //選擇“參照”選項
選擇線段對象： //選擇線段AC
輸入構造線的角度<0>：-50 //輸入角度值
指定通過點：ext //使用延伸捕捉
于20 //輸入D點到C點距離
指定通過點： //按Enter鍵結束命令
結果如下圖右圖所示
命令選項：
指定點：通過兩點繪制直線。
水平（H）：繪制水平方向上的直線。
垂直（V）：繪制垂直方向上的直線。
角度（A）：通過某店繪制一條與已知線段成一定角度的直線。
二等分（B）：繪制一條平分已知角度的直線
偏移（O）：通過輸入偏移距離繪制平行線，或指定直線通過的點來創建平行線。
