CAD怎樣拉伸實體、面域拉伸命令

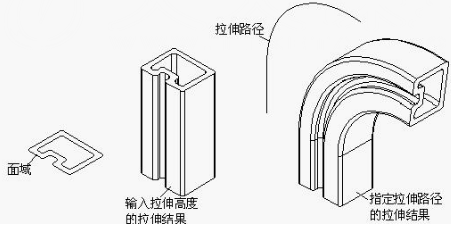

EXTRUDE命令可以對面域?qū)ο筮M(jìn)行操作，使用該命令時，用戶可輸入拉伸高度或指定拉伸路徑進行拉伸。面域?qū)ο罂尚纬珊軓?fù)雜的輪廓邊界，而且可在其內部“挖槽”及“開孔”，拉伸完成后，創建的實體對象內部相應地將形成空腔結構，如下圖，顯然，通過拉伸內部帶“孔”的面域?qū)ο螅覀冎恍枰淮尾僮骶湍軜?gòu)建模型的外部及內部結構，而不必要再利用“差”運算創建內部特征了。
