CAD靶框大小調不了怎么辦?
CAD靶框調大小的設置方法：
方法一：菜單項: 【工具 】> 【選項】 > 【草圖 】選項卡
方法二：命令行輸入: APERTURE
輸入命令A(yù)PERTURE，命令行提示信息如下:
對象捕捉的選取區域(1-50像素) <10>: 輸入 1 - 50 之間的數值，或按下 ENTER 鍵以當前靶框的大小來顯示

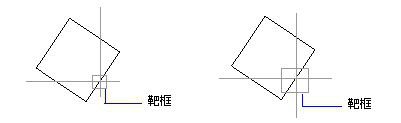

對象捕捉靶框的顯示是由系統變量 APBOX 來控制，靶框只有在對象捕捉模式開啟下并捕捉到相應的點時才會顯示。在執行 APERTURE 命令時，在命令行輸入的像素?cái)?shù)目控制對象捕捉靶框的大小。除此之外，還可以在“選項”對話框中的“草圖”選項卡中通過拖曳來決定對象捕捉靶框的大小。
【技巧提示】
用戶很容易將對象捕捉的靶框和選取狀態下的拾取框混淆，要辨別清楚。對象選取狀態下提示的拾取框由系統變量 PICKBOX 來控制大小。
