CAD等比例縮放視圖
使用等比例縮放視圖功能縮放圖形時,可以在命令行提示下,可以根據相應的參數來等比例放大或縮小圖形對象。
在中望CAD中,用戶可以通過以下方法來等比例縮放視圖。
命令行:輸入ZOOM命令,按【Enter】鍵確認,在命令行提示下,輸入S(比例)選項。
菜單欄:選擇菜單欄中的“視圖”>“縮放”>“比例”命令。
【實戰】等比例縮放視圖
1.打開素材圖片
2.命令行輸入ZOOM命令,按【Enter】鍵確認,在命令行提示下,輸入S(比例)選項
3.輸入需要等比例縮放的比例因子
4.按【Enter】鍵確認,即可等比例縮放。

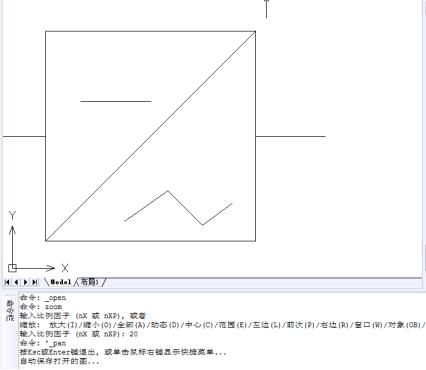

命令行顯示:
命令: zoom
輸入比例因子 (nX 或 nXP), 或者
縮放: 放大(I)/縮小(O)/全部(A)/動態(D)/中心(C)/范圍(E)/左邊(L)/前次(P)/右邊(R)/窗口(W)/對象(OB)/比例(S)/<實時>: s
輸入比例因子 (nX 或 nXP): 20
