CAD三維倒圓角怎么畫
FILLET命令可以給實心體的棱邊倒圓角，該命令對表面模型不適用。在3D空間中使用此命令與在2D空間中使用有所不同，用戶不必事先設定倒角的半徑值，中望CAD會提示用戶進行設定。
命令啟動方法：
菜單命令：【修改】>【圓角】
面板：【常用】選項卡中【修改】面板的圓角按鈕
命令：FILLET
【實戰】如何在3D空間使用FILLET命令
命令: _fillet
圓角(F) (半徑=5): 設置(S)/多段線(P)/半徑(R)/修剪(T)/多個(U)/<選取第一個對象>: //選擇棱邊A
圓角半徑 <5>: 15 //輸入圓角半徑
選擇邊或 [鏈(C)/半徑(R)]: //選擇棱邊B
選擇邊或 [鏈(C)/半徑(R)]: //選擇棱邊C
選擇邊或 [鏈(C)/半徑(R)]: //按Enter鍵結束
已選定 4 個邊用于圓角。

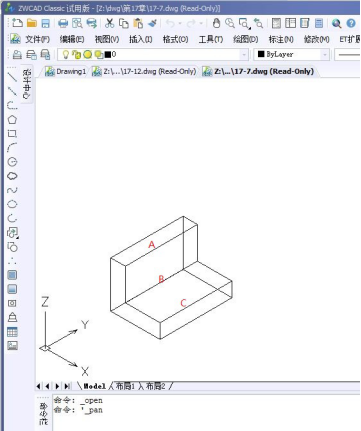

（倒圓角前素材圖）
（倒圓角后效果圖）
【要點提示】
對于一點的幾條棱邊倒圓角時，若各邊圓角半徑相等，則在交點處產生光滑的球面過渡。
【命令選項提示】
選擇邊：可以連續選擇實體的倒角邊
鏈（C）：如果各棱邊是相切關系，則選擇其中一個邊，所有這些棱邊都將被選中。
環（L）：該選項使用戶可以一次選中基面內的所有棱邊。
半徑（R）：該選項使用戶可以為隨后選擇的棱邊重新設定圓角半徑。
以上就是在CAD中三維倒圓角的繪圖方法了，對CAD感興趣的話歡迎點擊下方圖片下載正版軟件體驗哦！
