CAD圖層匹配有什么用
各圖層之間不同的屬性,可以通過特性匹配操作來實現轉換。執行【特性匹配】命令,可以將指定圖層上選定圖形的屬性匹配至另一個圖層上選中的圖形上。執行匹配操作后,被選中的目標圖形則除了繼承源圖形的屬性外,也會被移動到源圖形所在圖層之上。
【實例】圖層匹配

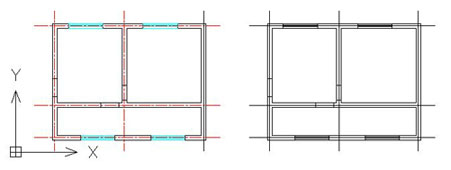

1.打開素材圖片如下圖
2.執行【修改】>【特性匹配】命令,選擇窗為源對象,墻體為目標對象,將窗戶的圖層特性匹配至墻上
3.選中窗戶圖形,單擊【圖層】工具欄,在彈出的下拉列表中選擇“門窗”圖層
4.轉換平開窗圖層,窗戶圖形由粗線變?yōu)榧?xì)線
5.重復操作,將軸線轉換至“軸線”圖層上
