CAD繪制圓完善零件圖

在CAD繪圖中，圓、圓弧、圓環、橢圓、橢圓弧都屬于曲線對象，它的繪制方法比直線對象更為復雜。在這里分享一下如何繪制圓完善零件圖。

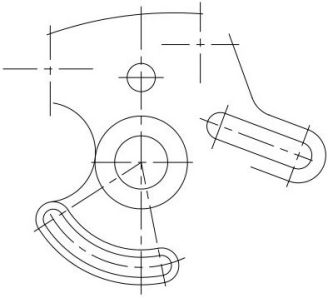

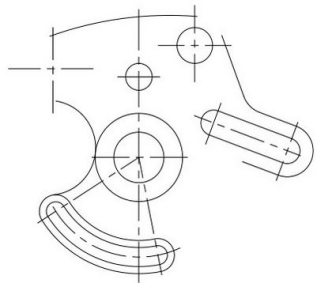

1.打開中望CAD軟件，點擊左側的豎條菜單欄上的【】圓按鈕。使用圓心半徑的方式，以右側中心線的交點為圓心，繪制半徑為8的圓形。如圖1

圖1

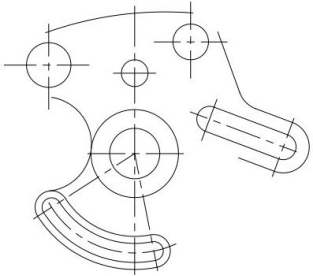

2.重復調用【圓】命令，使用【圓心、直徑】的方式，以左側中心線的交點為圓心，繪制直徑為20的圓形，如圖2

圖2

3.重復調用【圓】命令，使用【兩點】方式繪制圓，分別捕捉兩條線段的端點，繪制結果如圖3

圖3

4.重復調用【圓】命令，使用【切點、切點、半徑】的方式繪制圓，捕捉與圓相切的兩個切點，輸入半徑13，回車確認，繪制結果如圖4所示。

圖4

5.重復調用【圓】命令，使用【切點、切點、切點】的方式繪制圓，捕捉與圓相切的三個切點，繪制結果如圖5所示。

圖5

6.在命令行中輸入TR，調用【修剪】命令，剪切多余弧線，最終效果圖如圖6

圖6
