CAD路徑拉伸:如何創建路徑?
很多朋友發現有時繪制圖的時候,“沿路徑拉伸”創建不了路徑,或者出現“無法沿該路徑拉伸”的情況,這些都屬于路徑拉伸沒有創建好路徑導致出現的問題,那么現在我們分享一下,在建立路徑拉伸時,如何創建路徑。

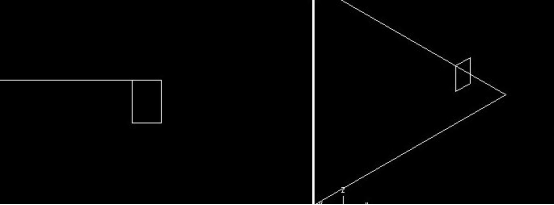

解決方法:打開中望CAD軟件,在命令行輸入【etc】命令,再選擇P(路徑),然后路徑指定為線條,拉伸的路徑就出來了。舉個例子,我要拉伸一個方框,用路徑拉伸成實體。如下圖1,左邊是測試圖,右邊是路徑拉伸后的效果圖,在右圖里面,方框就是視圖,線條就是拉伸路徑,就可以創建路徑了!
圖1
