問題描述

在繪制圖紙時,想用特殊的圖案裝飾,但CAD默認的填充方式中沒有,如何添加進去呢?

解決方法

1、先在網上下載所需的填充圖案,最好是填充圖庫。

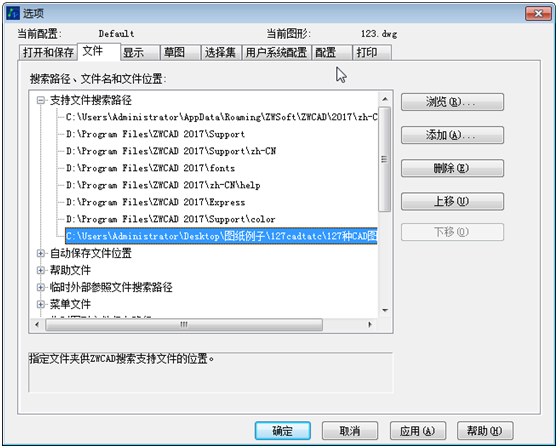

2、打開中望CAD。在命令行輸入【options】打開選項面板。

3、在支持文件搜索路徑下添加你下載的填充圖案或圖庫的存儲位置。



4、添加成功后你可以在【填充圖案選項版】中的自定義界面看到剛才添加的填充圖案。

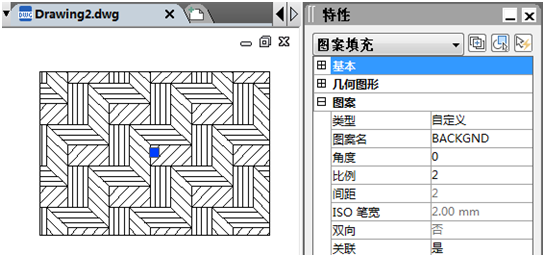

這是用添加的BACKGND填充的效果展示。

注意事項

在使用剛添加的填充圖案時要注意設置它的比例。
