問題描述


解決方法

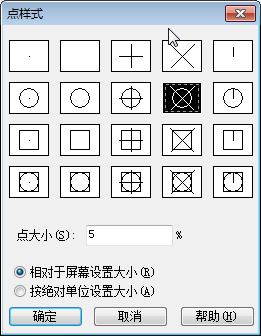

1、在命令行輸入【DDPTYPE】，然后【回車】，設置圖形中所有點對象的樣式和大小。

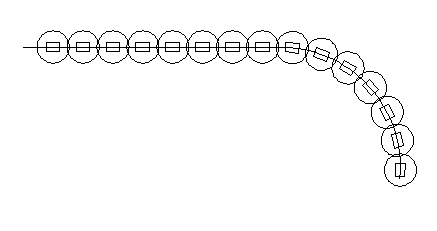

2、在命令行輸入【MEASURE】，然后【回車】。

3、命令行提示：

選擇要定距等分的對象：選擇對象然后【回車】

指定線段長度或 [塊(B)] ：輸入【B】然后【回車】

輸入要插入的塊名：輸入塊名，然后【回車】，

是否將塊與對象對齊？ [是(Y)/否(N)] <是>：選擇【Y】，然后【回車】

指定線段長度：指定長度，然后【回車】。

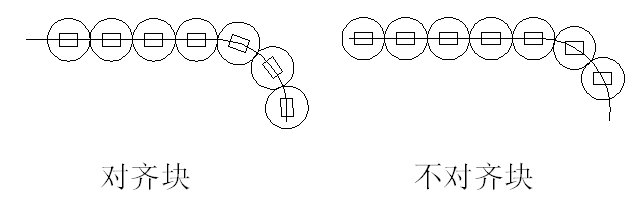

對齊塊和對象

1、選擇【是】，塊將圍繞器插入點旋轉，這樣其水平線就會與測量的對象對齊并相切繪制。

2、選擇【否】，始終使用0度旋轉角度插入塊。
