CAD作圖的時候經常用到塊,但是用著用著就已經忘記自己使用了哪些塊了,也不知道總共用了多少塊,今天自己也遇到了類似的問題,查了一下,有的版本有設計中心可以直接看,但是有些又沒有,小編自己的也是沒有的,所以經過試驗后,可以有下面的方法查看所有的塊。
第一種是查看圖形之中所有塊的數量。我們可以直接“ctrl+A”全選圖形,然后在屬性欄中就可以看到,全部下面顯示有幾個圖形,下拉菜單中直接可以看到有幾個圖塊。如果沒有屬性欄,中望CAD是“ctrl+1”彈出。

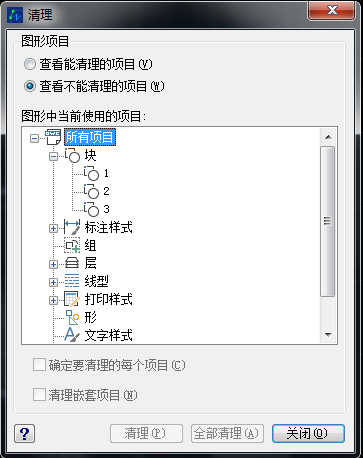

第二種方法是輸入清理命令符“pu”進入清理面板,不僅可以切換查看有幾個圖塊,還可以看到那些可以清理。

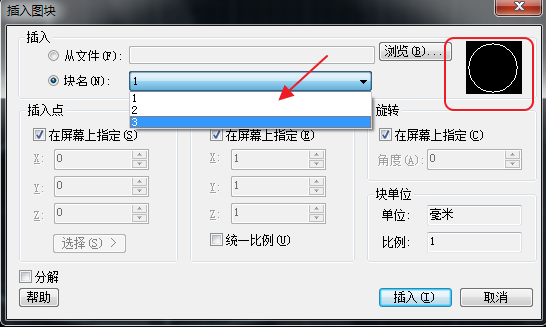

第三種是最實用的。我們可以使用CAD的插入命令“I(insert)”。這時,面板會提示從文件還是塊名。我們可以點擊塊名,下拉菜單不僅有名字,右邊還有預覽區域,可以直接看到塊的形狀。所以這個命令對于我們來說是最實用的了。
