CAD默認的陣列有兩種,一種是環形,一種是矩形,可以創建呈圓形,矩形的陣列。但是我們經常還需要完成別的形狀的陣列,比如橢圓的,比如不規則多段線的,那么我們?cè)撛趺磩?chuàng)建呢?其實,“measure”定距等分命令就可以實現這一點。

  定距等分命令可以在選定的圖形線段上根據設定的距離,插入標志和塊。

  下面我們以中望CAD2017版為例子,介紹一下CAD如何創建橢圓陣列。

CAD創建橢圓陣列、路徑陣列

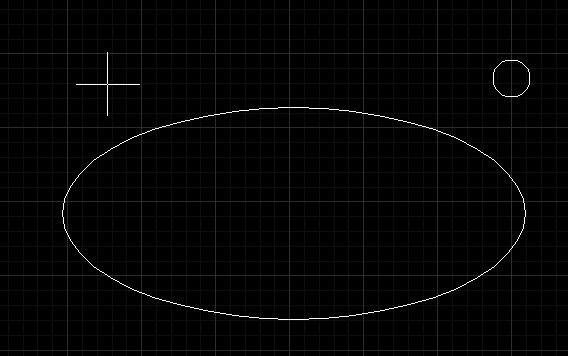

  如上圖,我們需要把圓形環繞橢圓形成陣列。

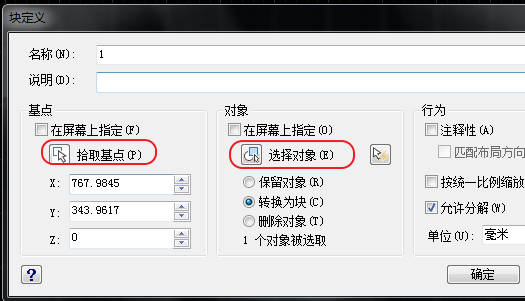

  我們先把小圓建立為塊,以為定居等分命令不支持插入圖形。我們輸入命令符“block”進入塊面板。點擊“拾取基點,拾取小圓圓心,然后“選擇圖形,將小圓,確定,建立為塊。

CAD創建橢圓陣列、路徑陣列

  然后我們輸入“ME”,進入定距等分命令,選擇橢圓,右鍵確定。

CAD創建橢圓陣列、路徑陣列

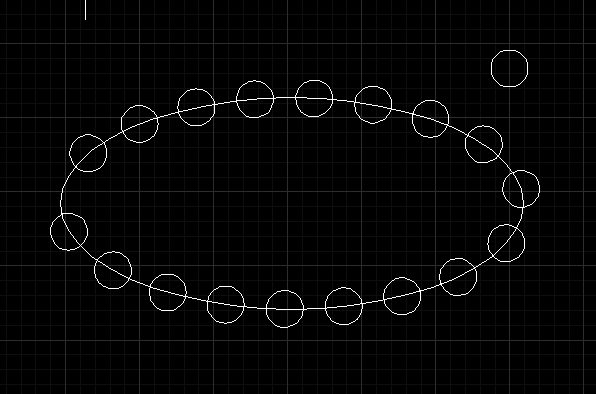

  然后輸入“B”選擇插入塊。然后輸入合適的距離,就這樣,一個橢圓陣列就出來了。

CAD創建橢圓陣列、路徑陣列

CAD創建橢圓陣列、路徑陣列

CAD創建橢圓陣列、路徑陣列

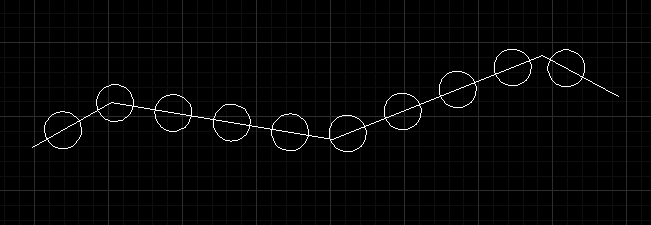

  路徑陣列同理利用定距等分命令插入塊實現。

CAD創建橢圓陣列、路徑陣列
