旋轉命令是三維建模常用的的命令之一，面對建立橫截面為圓形的實體，旋轉命令可以快速的利用將二維對象繞某一軸旋轉生成實體。用于旋轉的二維對象可以是封閉多段線、多邊形、圓、橢圓、封閉樣條曲線、圓 環及封閉區域。
我們下面繪制一個迫擊炮炮彈的過程來簡單介紹一下旋轉命令。

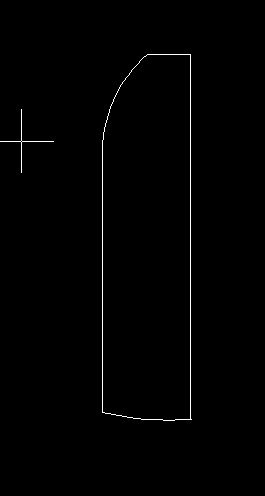

首先我們?cè)谌S視圖，左視圖的視圖中，利用直線和弧線命令繪制類似線面的圖形。為了作圖方便，要在最下面的工具欄中打開對象捕捉和正交命令。

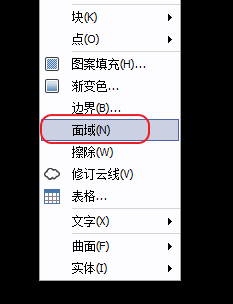

然后點擊工具欄“繪圖”->”面域”，點擊各條線段，將圖形建立為面域。

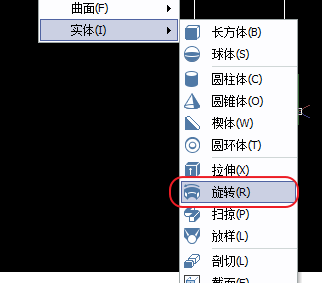

再之后轉換到“東南等軸測”視圖，選擇“繪圖”->“實體”->“旋轉”命令。

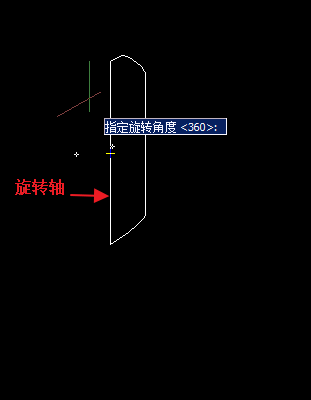

以所示直線為軸旋轉圖形。

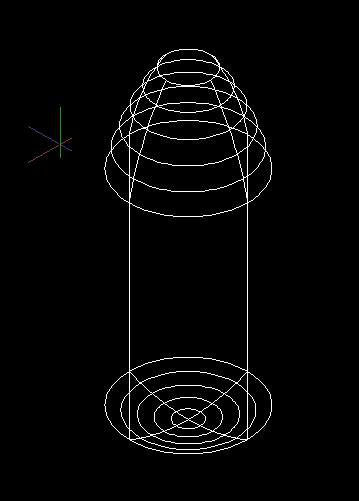

炮彈三維圖形的基本輪廓就出來了。設置合適的渲染效果就可以展現出來。旋轉命令針對的是面，所以一定得是封閉的，在繪制圖形的過程中要注意線段之間的閉合。
