CAD定數等分是CAD制圖中經常使用到的命令，下面我們通過利用定數等分畫一個鐘表模型的方法展示定數等分的使用。
首先為了更好的捕捉到圓心，我們把“對象捕捉打開”，由于繪圖中一直要使用到，所以留意一下不要關閉。

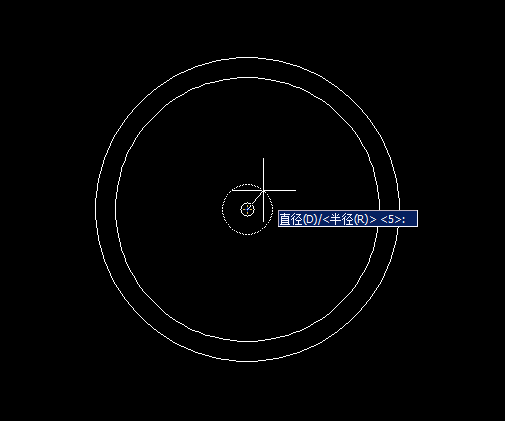

然后通過設定半徑，畫半徑分別為250、230、200、20、10的五個同心圓。

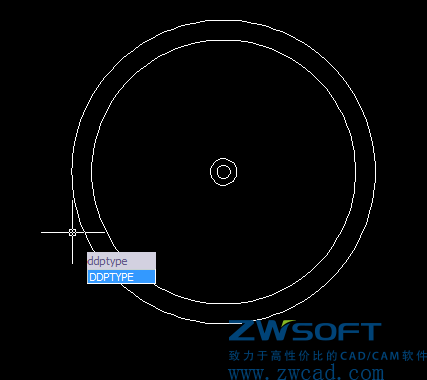

然后輸入點樣式命令符“DDPTYPE”。

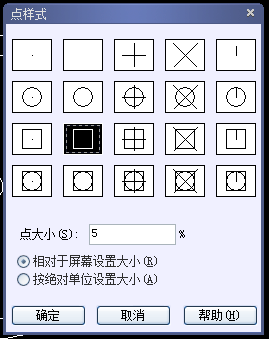

選定為正方形的點樣式。

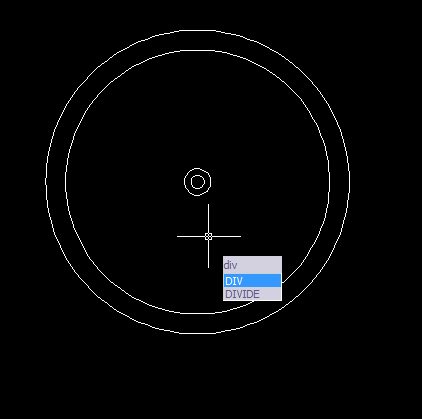

輸入定數等分命令符“div”。

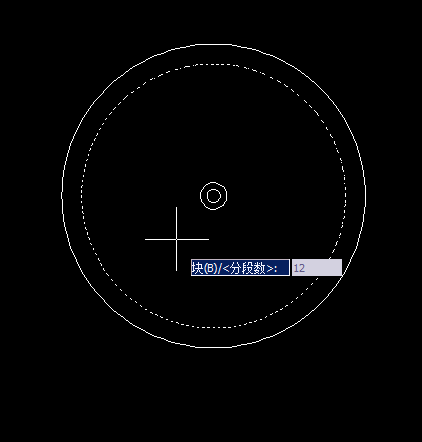

選擇半徑為200的圓進行定數等分12份。

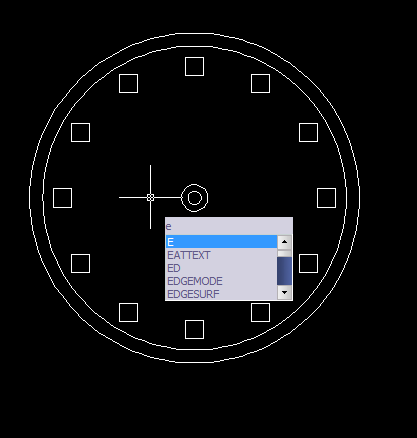

輸入命令符“E”，刪除半徑為200的圓。這樣鐘表的圓形就基本出來了。只差分針和時針。

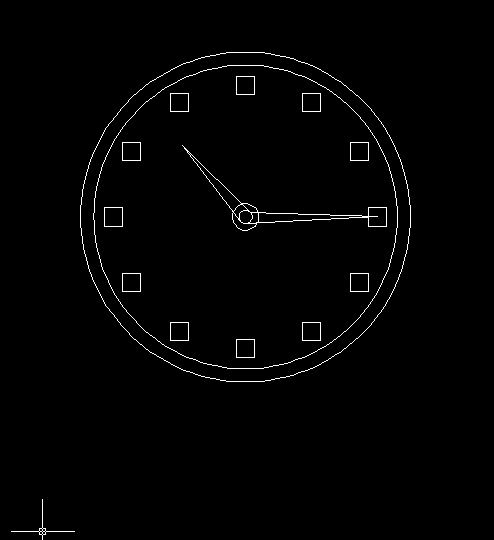

我們利用直線命令，繪制出時針和分針，由于打開了對象捕捉命令，我們繪制直線時很方便就可以捕捉到直線與半徑為10的圓的相交點，四條線段依次相交。
就這樣。我們就將中標繪制出來了。工業、建筑設計物體，一般為了制造方便和美觀，會在制圖中經常使用到定數等分命令。所以，熟悉的使用這個命令是初學者的基本功。
