CAD進行設計的時候往往要進行一些后期的小修改和小修飾，這時候，整個設計圖已經非常巨大了，各式各樣的線遮擾了我們我們的視線，而且某些操作還會不小心影響其他的圖像。這時候我們就要隔離和隱藏一些圖像了。

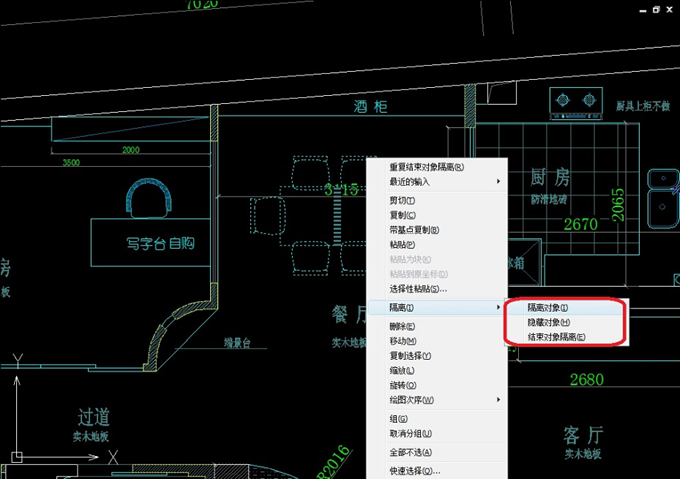

對于高版本的CAD來說，比如中望CAD12版本以上，可以直接選擇要隔離的對象。輸入命令：

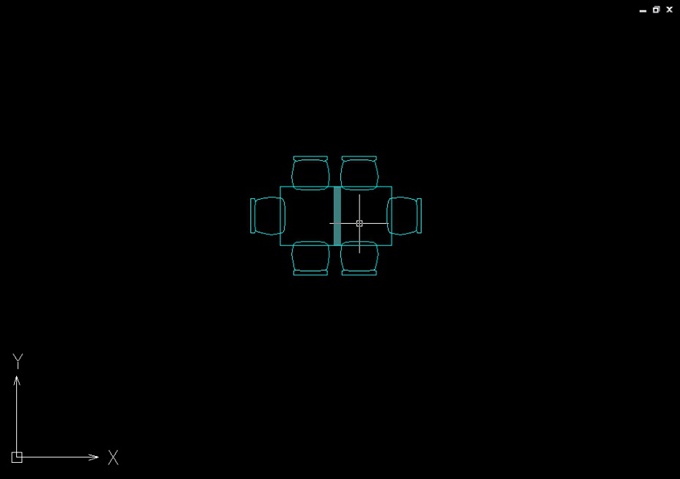

隔離對象（ISOLATEOBJECTS）：對選中的對象顯示，其它對象全部隱藏。
隱藏對象（HIDEOBJECTS）：對選中的對象隱藏，其它對象顯示。
結束對象隔離（UNISOLATEOBJECTS）：若使用了隔離和隱藏功能，用此功能取消之前設定的隔離和隱藏。

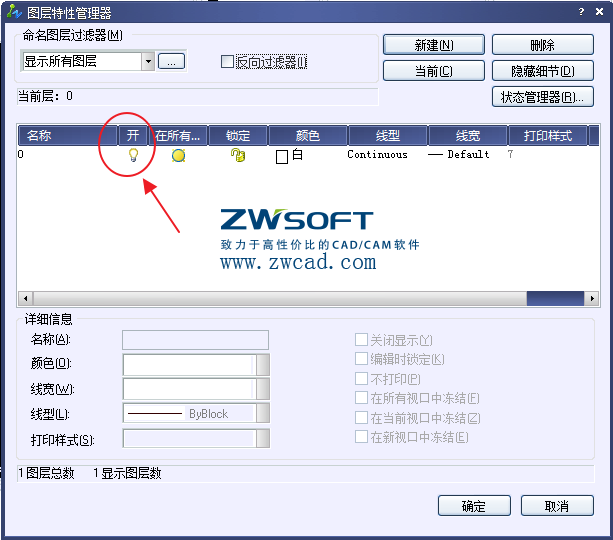

對于低版本的CAD,可以利用圖層做到這一點，我們將要修改的部分剪貼到新的圖層，然后輸入命令符“LA”,進入圖層管理，然后對其他圖層進行關閉即可。當然，在其他圖層可視化下操作比較關鍵的話，可以選擇凍結其他圖層。
