CAD軟件擁有強大的輔助繪圖功能,office的word在文字編輯方面獨領鰲頭。所以在制作工程標書,設計或者產品設計展示的時候,兩者結合會事半功倍,那么我們?nèi)绾螌烧呓Y合,將CAD圖像插入word中呢?

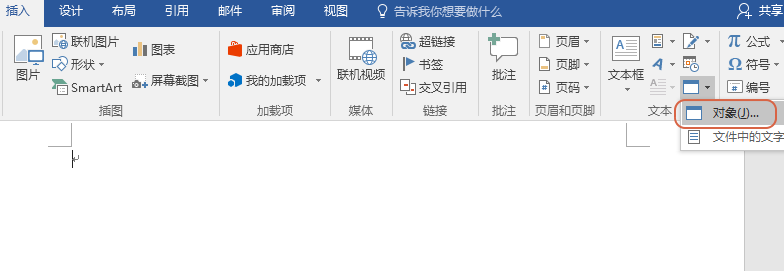

其實,word自己本身就鑲嵌了這樣的功能。我們打開word,選擇插入,找到“對象”。

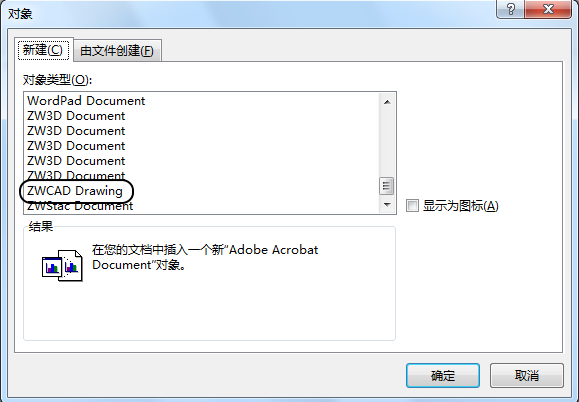

然后選擇ZWCAD,如果是其他版本的CAD,請選擇相應的名稱。選擇確定。

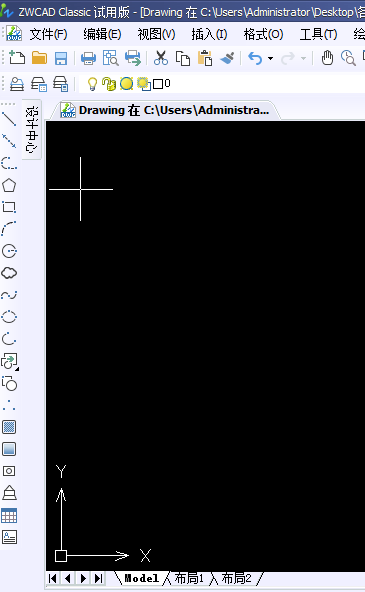

這樣,系統就會自動在CAD軟件之中打開一個屬于word的空白新建文件,提示繪制要插入word的圖像。我們這時候就可以將打開要插入word的文件,全選,在空白文檔中“ctrl+v”粘貼圖像進去(不要選擇右鍵粘貼選項的方法,可能導致不起效)。這時再保存就好,點擊回去word就可以看到CAD圖形已經生成生成好了。
這種方法相比較于直接復制粘貼的好處在于,一是細節保留,二是圖形是矢量圖像,放大縮小沒有影響。
