CAD“塊”命令可以快速的生成可以多次使用的圖塊,方便插入圖像中,節省重復繪制圖像的時間。下面小編就系統的介紹一下塊的使用和制作。

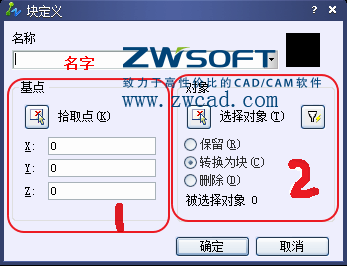

首先是創建塊。快速命令符“block。然后可以在控制面板中選擇要制作成“塊”的圖像。選擇“選擇對象”,然后進入選擇,選擇后右鍵確認,在給塊起個名字即可。

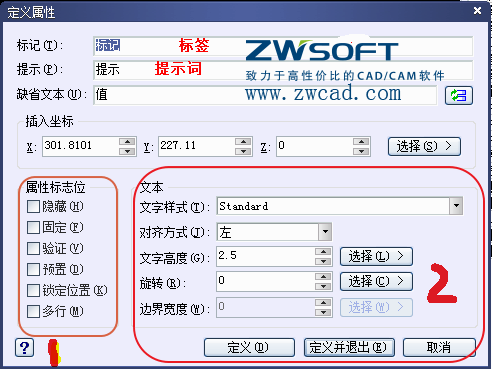

然后是塊定義屬性??旖萱I“att”。在這里你可以設置好“塊”的大小,文字高度,選擇插入的位置是否固定等基本屬性。

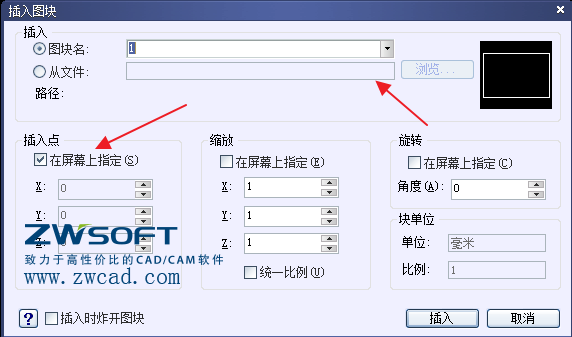

再然后呢就是“塊”的插入,快捷鍵“I”,可以在面板中選擇插入的是內部圖塊還是從外部文件插入,同時也指定插入的點和位置。

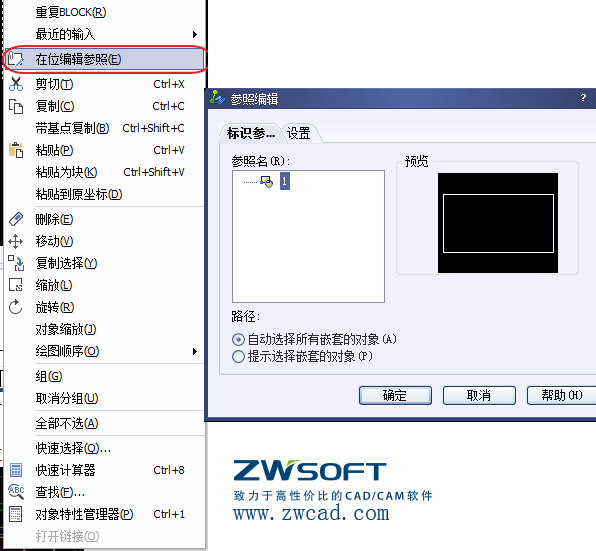

再然后就是修改快。雙擊圖塊,或者右鍵。選擇“在位編輯器”,這樣就可以快速的對塊進行編輯,修改它們的屬性。
