相信很多CAD的學習者都已經熟練里面的基本繪制命令了,對于矩形、弧線等規則圖形的繪制也是得心應手。但是設計圖中不是永遠都只有跪著圖形的,比如在機械設計中,常常也會遇到不規則的曲線,那么,我們應該如何畫不規則的曲線呢?線面小編通過大家比較熟悉的麥當勞的“M”標志為例向大家展示一下如何畫不規則圖形。

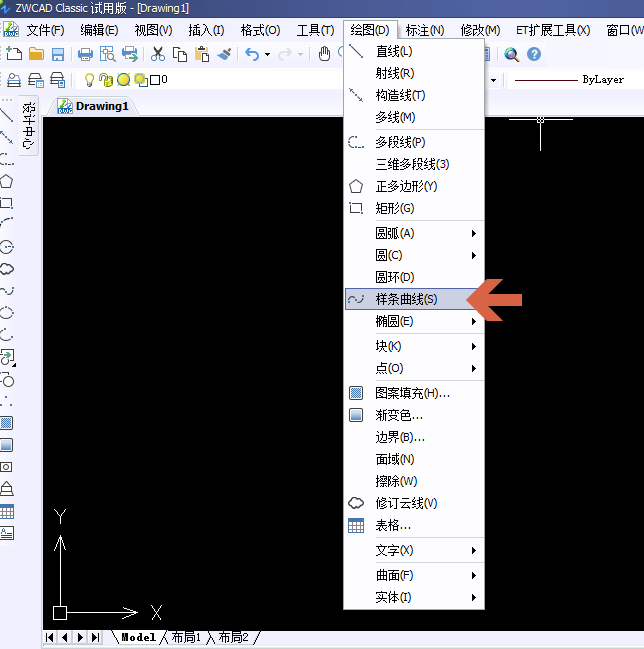

  首先,畫不規則圖形主要通過“樣條曲線來操作,命令符“SPL”。

CAD畫不規則曲線

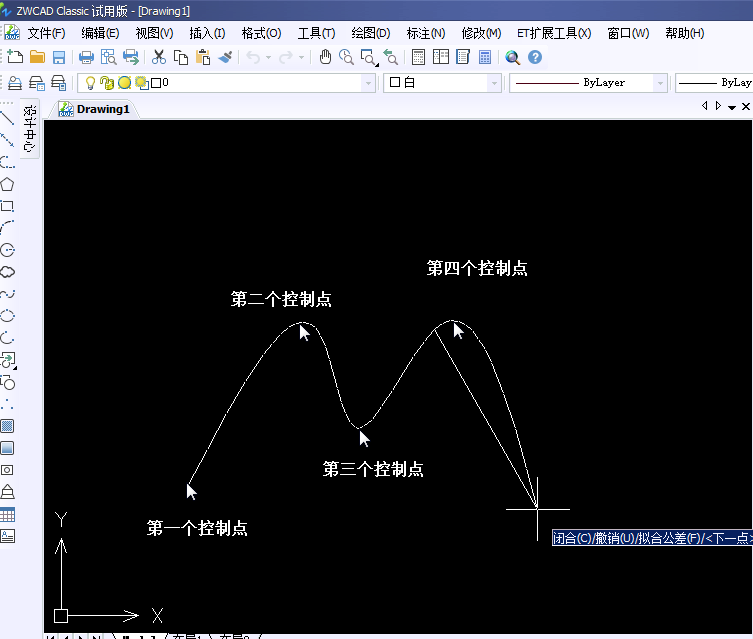

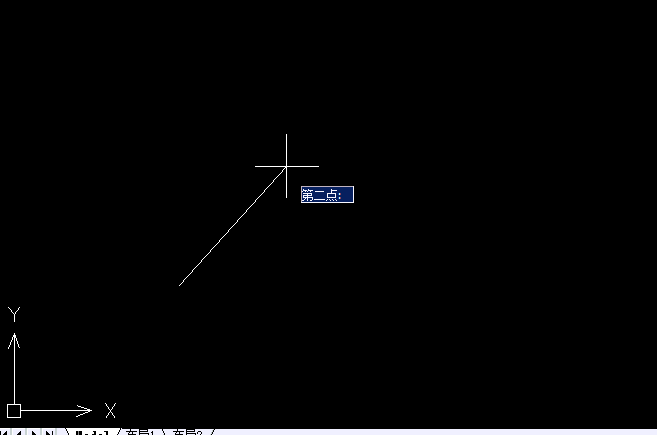

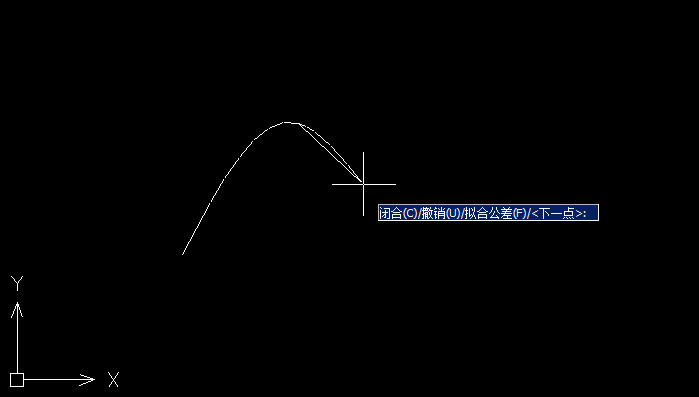

  我們選擇操作后選擇開始的點,然后選擇第二個點,之后對點之間的線段進行調整,弧度,形狀調整后開始下一個點。對于”M”標志來說,一共是五個點,經過五個點的調整,麥當勞標志就出來啦。

CAD畫不規則曲線

CAD畫不規則曲線

CAD畫不規則曲線

  當然樣條曲線畫出來的曲線不是非常的規整,如果對弧度等有精確的要求,這樣可以使用“多段線”命令(命令符“PL”)來操作。
