我們在運用CAD的時候經常需要將原坐標系轉換為自己需要的坐標系,簡單幾步即可搞定,下面小編分享一下個人的實操經驗,希望對大家有幫助!
比如我們想轉變下圖1為下圖2.

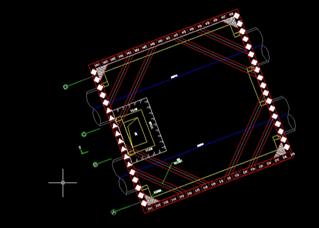

圖1

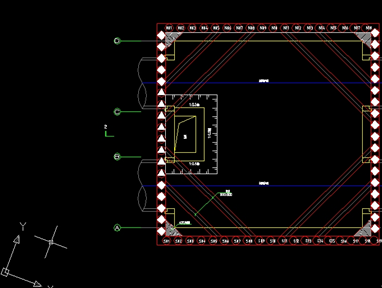

圖2
具體方法步驟如下:
第一步:在命令行輸入“UCS”,然后空格確認。
第二步:根據提示輸入“N”,選擇新建坐標系,接著會出現如下圖所示的提示。
第三步:根據提示再輸入其他命令,比如可以輸入3,完了之后會提示我們輸入新建坐標系的原點坐標。
第四步:在圖上我們點擊新建坐標系的原點
第五步;在圖上根據提示點擊新建坐標系的X軸,具體如下圖。
第六步:在圖上根據提示我們點擊新建坐標系的Y軸,具體如下圖。

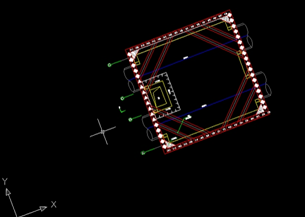

第七步:操作完這一系列步驟之后,此時會看到圖形的坐標系已經被旋轉。如圖所示。
第八步:輸入“PLAN”,就會出現如下圖的提示
第九步:根據提示,選擇【當前UCS】,提示默認的即為【當前UCS】,因此我們不用輸入任何命令,直接空格確認即可。
補充說明:有時候需要查詢一些坐標,這樣就比較麻煩了,因此還需一步。此時我們再輸入UCS,就會出現如下圖的提示

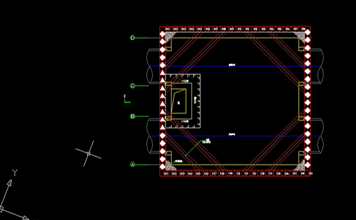

根據提示我們選擇【世界】即可,(此命令默認的選項就為【世界】,因此我們輸入命令之后直接空格確認即可,無需輸入任何命令),此時就大功告成了。如下圖。
補充說明:有時候需要查詢一些坐標,這樣就比較麻煩了,因此還需一步。此時我們再輸入UCS,就會出現如下圖的提示
根據提示我們選擇【世界】即可,(此命令默認的選項就為【世界】,因此我們輸入命令之后直接空格確認即可,無需輸入任何命令),此時就大功告成了。如下圖。
