CAD如何使用繪圖命令
在日常的CAD使用中,可能會用上繪圖命令,如何使用繪圖命令呢?下面教大家一種方法。

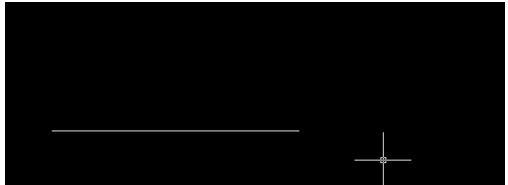

步驟一:直線命令:點擊菜單欄中的繪圖,直線或者直接輸入L,即可調用直線命令。

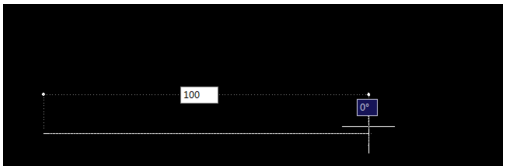

步驟二:這時在繪圖區出現確定第一點的提示,可以隨機找一點,單擊鼠標左鍵,然后輸入你需要的直線長度和與水平線的夾角。

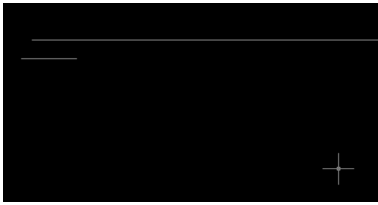

步驟三:射線:點擊菜單欄中的繪圖,射線或者輸入R,即可調用射線命令。在繪制射線時,只需要確定射線的起點與方向即可,它的一端是無限延長的。

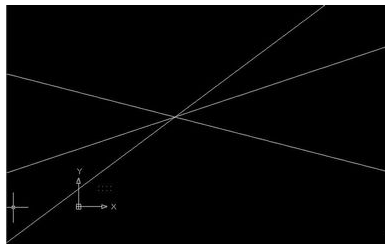

步驟四:構造線:點擊繪圖,構造線或者輸入構造線的快捷鍵T。構造線的繪制無需確定起點和終點,只需確定構造線經過的點,就可以畫出兩端無限延長的構造線。

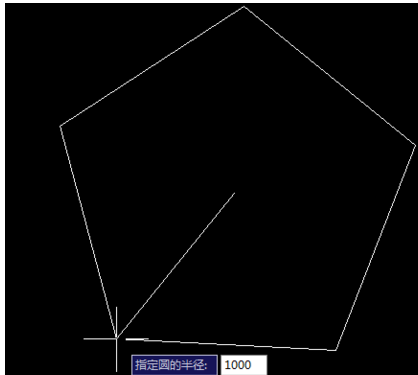

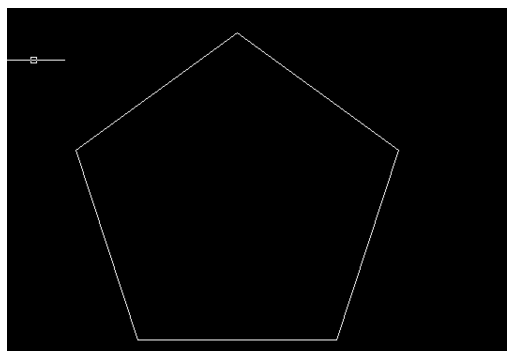

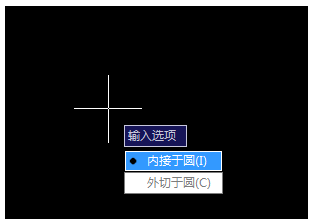

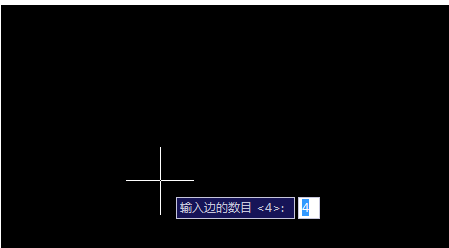

步驟五:正多邊形:點擊繪圖中的正多邊形或者輸入正多邊形的快捷鍵POL,然后提示輸入多邊形的邊數,根據需要輸入數字,如5,單擊回車鍵,確定多邊形的中心,在需要處單擊左鍵,然后根據需要選擇內接于園或者外切于圓,單擊回車鍵。

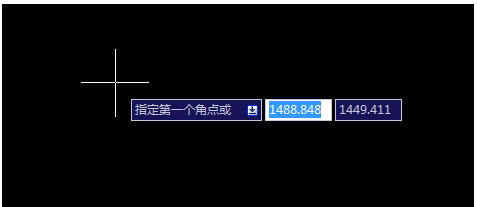

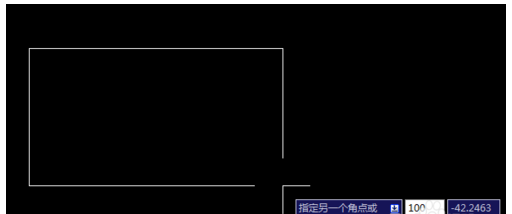

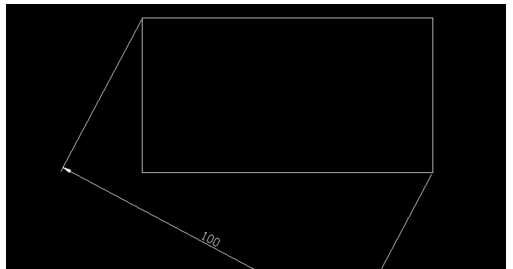

步驟六:矩形:單擊繪圖中的矩形或者輸入矩形的快捷鍵REC,然后根據提示單擊鼠標指定第一角點, 接著可以輸入尺寸確定第二點,例如輸入100,單擊回車鍵,即可確定一個對角線為100的矩形。注意這里第二次輸入的數字的矩形對角線之間的距離。

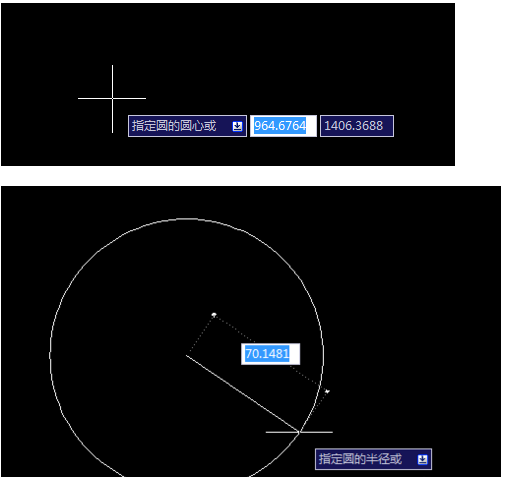

步驟七:圓:單擊繪圖中的圓或者直接輸入快捷鍵C,根據提示選擇圓的中心,輸入所需要圓的半徑值,單擊回車鍵,即可畫出所需要的圓。
