cad到底該如何附著外部參照呢？下面分享一種方法給大家，希望可以幫到大家，解決cad附著外部參照問題。

步驟一：

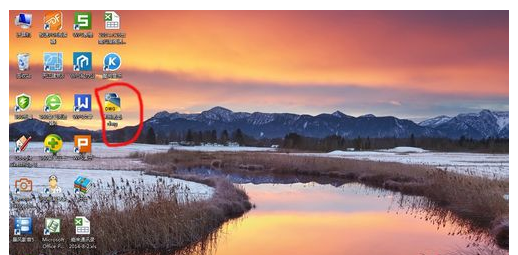

將我們需要附著的外部參照文件，命名為參照底圖，保存在桌面上。如下圖紅色線圈出的地方。

步驟二：

打開一個cad空文檔，如下圖界面，我們需要將名為參照底圖的文件附著在這個空白文檔里。

步驟三:

單擊“插入”工具欄中的“外部參照”，系統會彈出“選擇參照文件”的對話框，如下圖界面。

步驟四：

點擊下圖1中藍色標記的按鈕中的倒三角，彈出文字，選擇“附著DWG”，彈出“選擇參照文件”對話框，如下圖

2。根據提示找到我們保存在桌面上名為參照底圖的文件，選中，然后單擊打開。

步驟五：

單擊打開后，會彈出“外部參照對話框”，如下圖，在參照類型一欄選擇附著型，再單擊“確定”按鈕。

步驟六：

然后，在空白文檔（即圖片中黑色的地方）處單擊，我們單擊的位置就是我們選擇了插入點，然后回車鍵，最后雙擊滾輪，就成功將參照底圖文件附著在我們新建的文檔中了。

最后，根據我們的需要將已經附著參照的文件重新命名就完成了。

溫馨提示：

我們已經附著參照的文件，但是必須跟參照底圖放在一個文件夾里，才能打開文件，否則是不會顯示出參照文件內的。
