相信對CAD比較熟悉的朋友都清楚UCS是用戶坐標系（User Coordinate System）的簡稱。一般情況下，在CAD中繪圖常用的坐標系是世界坐標系（WCS）。但是在某些特殊情況下，由于使用世界坐標系建立坐標系繪圖比較麻煩，因此用戶需要根據自己實際需要設置一個新的參考坐標系，該坐標系就是用戶坐標系。

UCS的主要有以下三種應用：

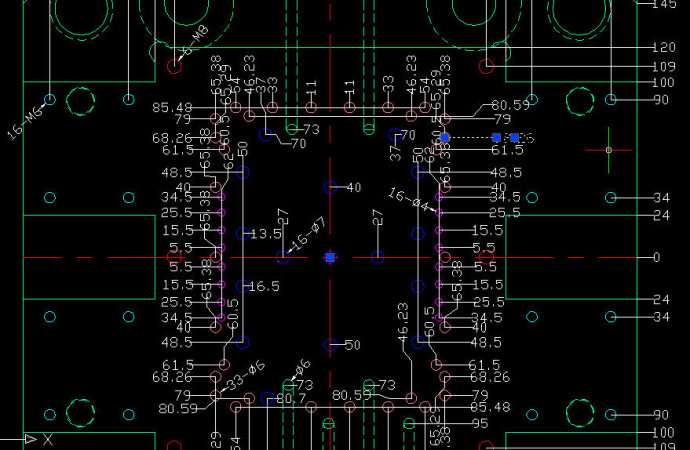

（1）  調整坐標原點以便標注坐標。用法：先確定一個基點，接著把UCS原點調整到該基點處，最后再進行坐標標注。如圖


（2）  調整坐標方向以便繪制傾斜圖紙。

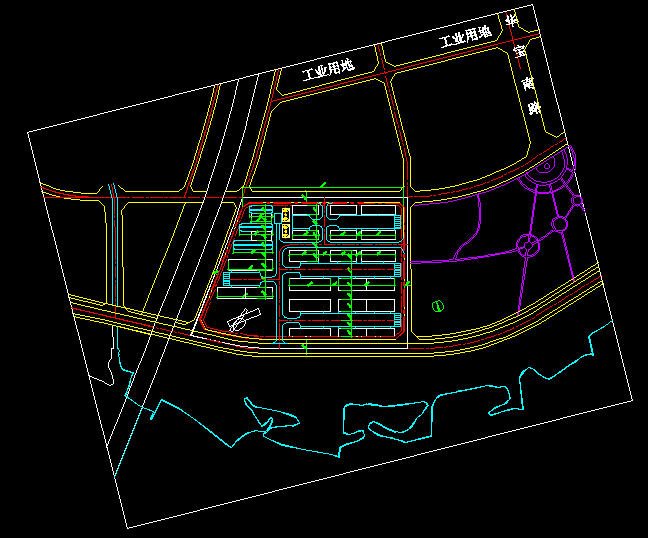

在現實中，由于地理位置的限制，很多小區或市政的規劃圖都是傾斜的（如圖），因此需要對UCS坐標系進行旋轉。


用法：在命令行輸入U(xiǎn)CS——回車——輸入Z——輸入需要旋轉的角度

（3）  根據需要將坐標系定位到模型某個表面，以便建模。

用法：在命令行輸入U(xiǎn)CS——回車——輸入F——選中模型的一個側面
