CAD設計繪圖過程中，用戶有時需要提取圖紙中圖形的數據，例如測繪或施工單位通常需要提取圖形的坐標，如果手動操作提取數據將會花費大量的時間。最新的中望CAD2020版軟件提供的數據提取功能，可以將圖紙中的一些圖紙對象的數據直接導出成為表格，供用戶后續使用。

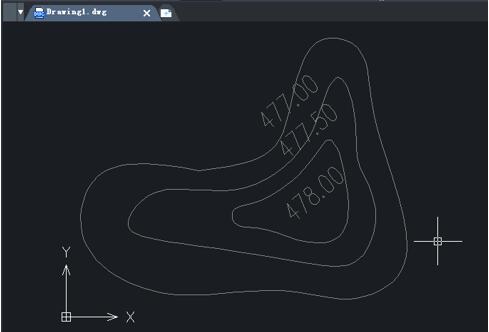

我們以一張等高線圖（如下圖所示）為例，通過中望CAD2020的數據提取功能來輸出等高線的坐標值，從而體驗和了解該功能的特點和具體的使用方法。

圖/等高線圖

首先點擊菜單欄中的數據提取，快速啟動中望CAD2020的數據提取功能并新建一個數據提取表。

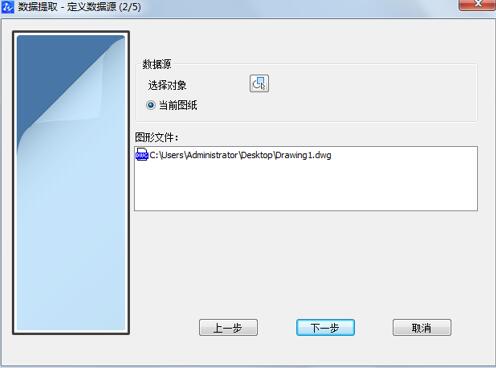

需要注意的是，數據源的選擇只能是當前圖紙。用戶在使用數據提取功能時，應當選擇當前圖紙的一部分進行提取，否則軟件會將本圖紙的全部的圖形元素進行提取。正常情況下，一個圖紙文檔中包含非常多的圖形對象，數據量十分龐大，也存在很多的無效的數據，如果不選定范圍會造成提取時間較長，甚至超過計算機硬件負荷。用戶最好根據實際需要，盡可能縮小圖形的提取范圍，這樣有助于提高軟件的自動提取的速度。

圖/選擇數據源

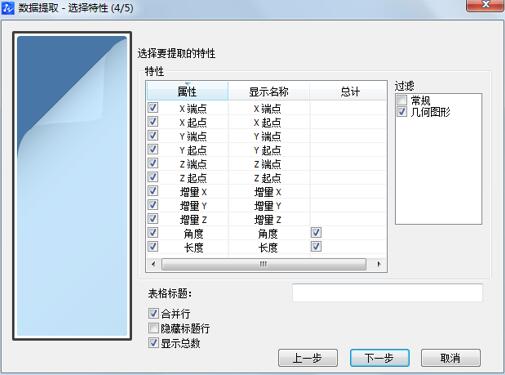

其次，在提取的特性上，中望CAD2020支持用戶根據實際要求進行靈活設定和選擇。需要注意的是，數據提取功能只能對圓、直線、多段線、文字、實體、三維實體、點、圓弧和塊這些圖形進行提取，除此之外的其他圖形對象是無法提取到的。這里，我們只需提取直線的xy坐標值，不用選擇其他數值。

圖/選擇需要提取的特性

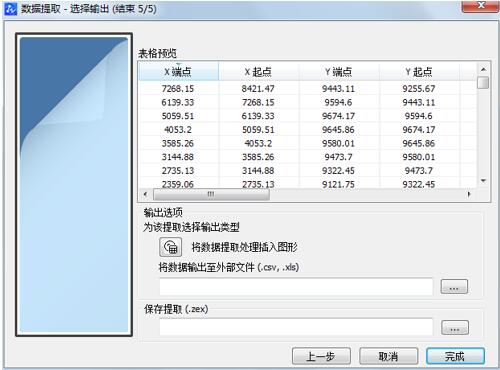

完成數據源和提取特性的選擇設定后，軟件提示框會展示提取后的表格效果，我們可以直觀看到直線的起點和終點的坐標值。值得一提的是，這個表格可以直接插入到當前dwg圖形文檔中，也可以輸出為excel表格文件。

圖/數據預覽

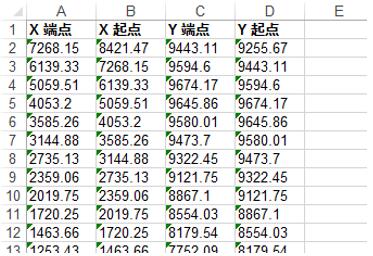

圖/導出的excel表格效果

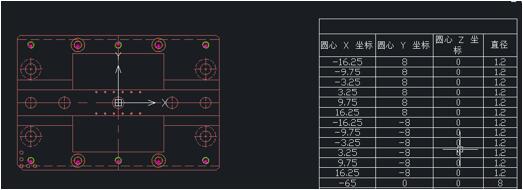

同樣，利用中望CAD2020的數據提取功能，可快速獲取圖紙中圓的直徑、坐標等信息，形成一個孔表，這樣我們?cè)诮y(tǒng)計或加工這些孔的時候會非常方便。如果沒有該項功能，用戶統計孔就得借助一些CAD的插件才能完成。

圖/提取圓的直徑和坐標數據

通常情況下，CAD圖紙中的圖形數據量巨大，用手動查詢獲得圖形信息的方式，效率非常低。而中望CAD2020提供的數據提取功能對特殊領域或使用場合的用戶幫助很大，能夠大幅度提高工作效率。
