設計師在制圖過程中，有時需要批量對圖形對象進行修正，如批量改文字、改線型等，如果使用CAD軟件的快速選擇功能，根據圖形對象的特征進行篩選，可達到批量選擇的目的。而在中望CAD建筑版中，也有針對建筑對象的選擇工具，可方便設計師對建筑專用的對象進行過濾：只需在繪圖區域的空白處鼠標右鍵菜單，選擇“過濾選擇”功能即可，調用十分便捷。

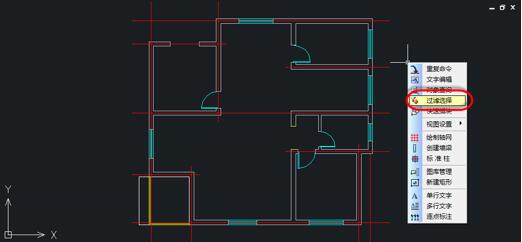

圖1
該項功能主要針對建筑墻體、柱子、門窗、房間等這些建筑圖形進行快速篩選，如在門窗中，設計師可以根據門窗寬度、高度、窗臺高、類型、編號等，將與指定對象的這些特性進行對比，相同特性的門窗才能被選中。如下圖所示，設定寬度和類型特性，然后指定一個窗作為寬度和類型的參照標準，也就是只有和這個同類型等寬的窗才能被選中。

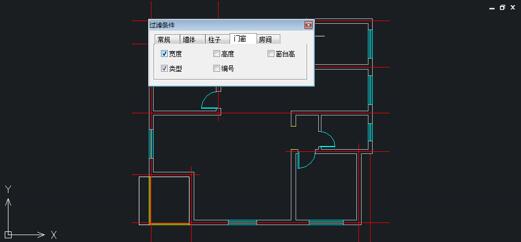

圖2
設計師在選取了參照對象后，接下來需要框選篩選對象的范圍，在這個范圍之內的同樣特性的對象就會以虛線方式顯示出來。如下圖所示的范圍，選中的等寬度的窗總共有四個，這樣就達到了批量選擇建筑對象的目的。

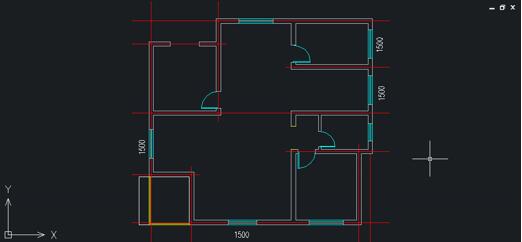

圖3
值得一提的是，設計師可以對批量選中的對象一齊進行修改，從而節省繪圖操作時間。如下圖所示通過特性欄，對四個篩選對象增加了窗的文字屬性。

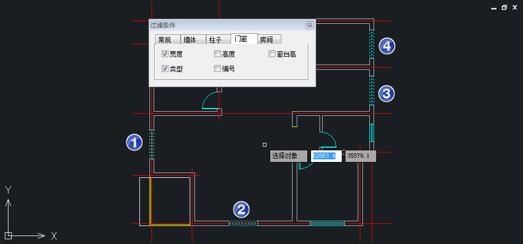

圖4
總之，中望CAD建筑版中的過濾選擇功能，能夠快速的批量選擇建筑特性的圖形對象，從而達到對象批量修改的目的。
