一個完整的設計圖紙往往需要通過打印出來使用，所以如何利用軟件便捷地設置出圖內容顯得尤為重要。中望軟件自主研發的中望CAD 2018提供的視圖設置功能專門針對這個問題而設，能讓您的布局設置更方便，出圖更快捷。下面跟著小編來看看這個功能是如何來提高我們的工作效率吧。

一．視口內圖形移動更方便，標準三視圖制作更輕松

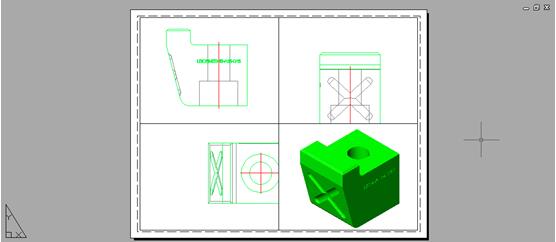

對于使用布局出圖的用戶來說，利用視口顯示模型空間的圖形內容和縮放圖紙比例，如果是三視圖，必須符合“上下對正、左右對齊”的制圖要求。如下圖，在三個視口中，雖然視口比例一致，但視口內的圖形并沒有左右上下對齊，這時利用視圖設置（mvsetup）功能可以很方便的移動視口內圖形，達到三視圖的要求。

以這個實例，下面說明下具體應用視圖設置功能的方法，首先將上面兩個視圖進行水平對齊，進行以下CAD操作。

命令: 【輸入命令“MVSETUP”】

輸入選項 [對齊(A)/創建(C)/縮放視口(S)/選項(O)/標題欄(T)/放棄(U)]: 【選擇對齊選項“A”】

輸入選項 [角度(A)/水平(H)/垂直對齊(V)/旋轉視圖(R)/放棄(U)]: 【選擇水平對齊選項“H”】

指定基點: 【在左上視口中，選擇最上條直線的一點作為基點（注意打開對象捕捉）】

指定視口中平移的目標點: 【在右上視口中，也選擇最上條直線的一點作為目標點】

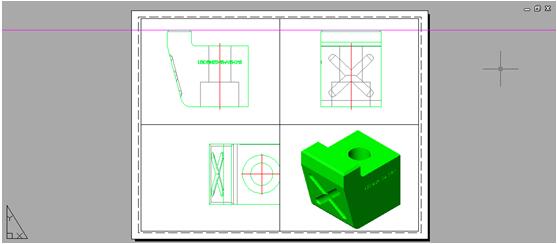

最后按ESC鍵退出該命令，完成水平對齊的操作?？砂l(fā)現右上視口中的圖形發生了移動，與左上視圖圖形進行了對齊（下圖中紫色線為對齊參考線，僅用于本案例講解，實際操作中不會產生）。

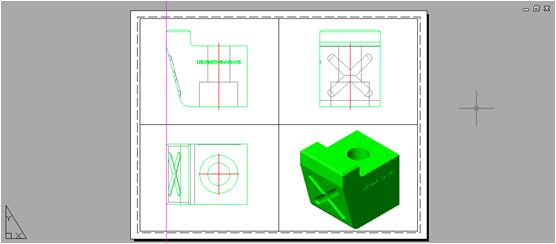

同樣的方式，進行上下視口內圖形的對齊操作，命令運行時選擇“垂直對齊”，選取垂直對齊兩點就可以了。如此三視圖創建完畢，可以將視口鎖定，防止在接下來的工作中誤操作將視口進行了平移或縮放。

二．旋轉視口內圖形，模型空間不會產生變化

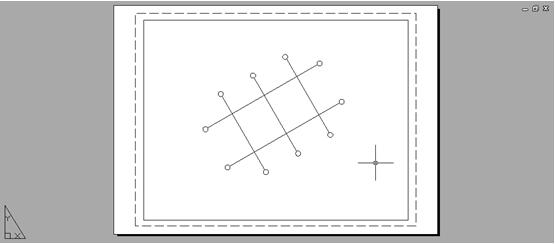

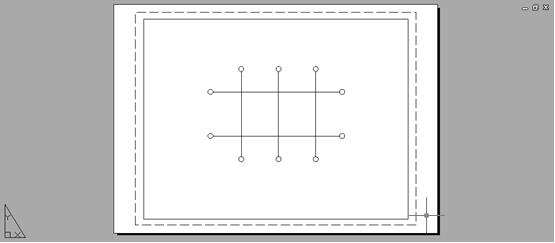

另有一種情況，用戶需要在視口中旋轉圖形，而模型空間保持不變，比如建筑設計中，模型空間繪圖按照上北下南的方向進行繪圖，但建筑物由于地形原因，其走向可能是斜向，在布局視口中對建筑物進行展示時需要按建筑物走向進行旋轉調整，以便圖紙查看。這時可以使用視圖設置功能，將視口內的圖形進行旋轉，而模型空間不會因為此操作發生變化。

具體操作如下。

命令: 【輸入命令“MVSETUP”】

輸入選項 [對齊(A)/創建(C)/縮放視口(S)/選項(O)/標題欄(T)/放棄(U)]: 【選擇對齊選項“A”】

輸入選項 [角度(A)/水平(H)/垂直對齊(V)/旋轉視圖(R)/放棄(U)]: 【選擇旋轉選項“R”】

指定視口中要旋轉視圖的基點: 【在視口圖形中指定一點為旋轉基點】

指定相對基點的角度: 【輸入旋轉角度或在視口中指定另一點以確定旋轉角度】

中望CAD 2018強大的視圖設置功能不僅讓設計師的工作變得更高效快捷，同時也大大減低在核對圖紙時出錯的幾率。中望軟件一直致力于CAD軟件技術的研發與創新，為廣大的客戶提供功能更強大，使用更便捷的軟件，從而幫助用戶輕松提高軟件使用效益。后續我們還將會有更多智能化的新功能介紹給大家，讓各位能在工作中使用中望CAD 2018解決實際問題。
