最近，中望軟件正式發布了最新版本的模具行業CAD設計軟件——龍騰沖壓模具2014版。該版本在舊版本的基礎上進行了全面優化，軟件運行的速度與穩定性大幅度提高，同時還新增了一系列高效的新功能，進一步提升模具設計效率。

作為一名模具設計師，亦是中望CAD的老用戶，我第一時間下載使用中望CAD龍騰沖壓模2014版，發現它在功能上更為完善，例如針對異形零件的繪制方面，就提供了許多方便智能的功能。下面，我就和大家分享一些該款沖壓模具軟件的實用功能和技巧，希望對大家提高CAD模具設計效率有所幫助。

一、繪制連接塊

在大型連續模具中，連接塊是必不可少的零件。通常情況下，設計師的做法是使用CAD軟件畫出形狀并做為圖塊插入，然后進行修改。而在新龍騰沖壓模具2014版中，我們只需要調用模板固定塊輔助設計功能，輸入相應的參數，軟件即可生成連接塊，而且?guī)в屑庸ふf明。它大大簡化了操作步驟，從而有助于提高設計效率。

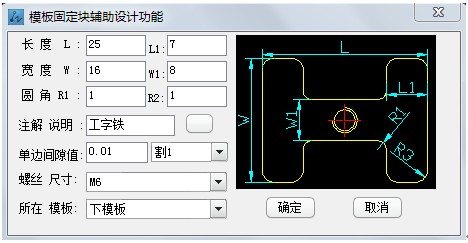

圖1：中望CAD模具輸入?yún)?shù)自動繪制鏈接塊

二、折彎功能

新龍騰沖壓模具2014版的參數化的折彎沖及成形入子繪制功能，為折彎部分的設計工作帶來非凡的速度提升，尤其是在連續模中，有時會有數量非常龐大的折彎結構。我們深知，折彎結構的設計非常耗費時間和精力?，F(xiàn)在，使用折彎功能就能快速完成這一部分的設計。

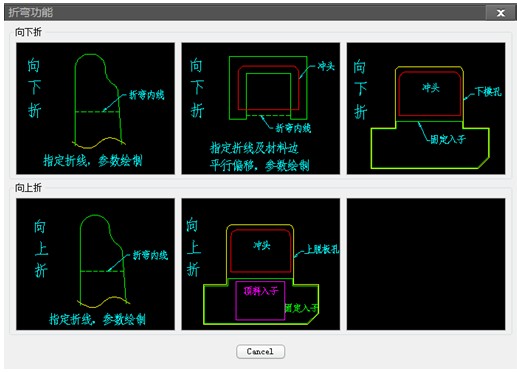

圖2：中望CAD模具的折彎功能

折彎功能分為向下折與向上折兩種，每種都可以使用不同的參數設定方式，設計師可以根據不同情況選擇某種方式進行設定：

1．當折線形狀較不規則時，我們可以使用“指定折線，參數繪制”的方式來設定，如下圖3。 設定參數后，選擇折彎線及需要折彎的輪廓線，軟件即可根據我們設定的內容自動繪出折彎沖頭及入子，并帶有加工說明。

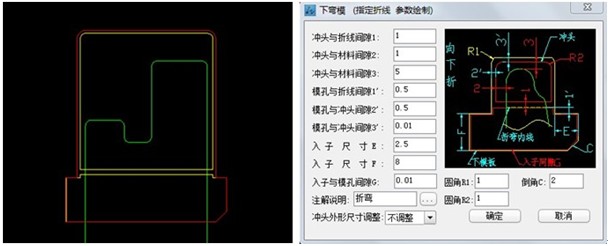

圖3

2．當折線形狀比較規則時，我們可以使用“指定折線及材料邊平行偏移，參數繪制”的方式來設定，如圖4。設定參數后，選擇折彎線及需要折彎的輪廓線，軟件即可根據設定的內容自動繪出折彎沖頭及入子，并帶有加工說明。

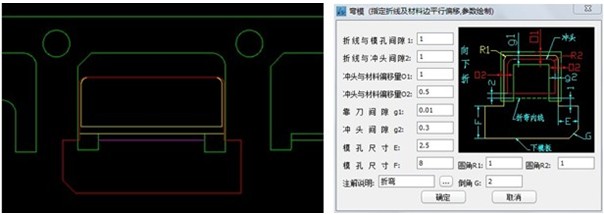

圖4

　經過使用，我發現中望龍騰沖壓模是一款高效的CAD設計軟件。它具有強大而實用的設計功能，能夠最大限度減少操作步驟，簡化設計過程，有助于幫助設計師告別低效的CAD設計工作！更多中望全新龍騰沖壓模的實用設計功能，可到：http://www.hg0831.cn/product/mujucad/ 免費下載使用體驗。
