隨著兩化融合的持續推進，CAD軟件技術在制造領域的應用不斷深化，CAD軟件成為機械設計師在日常工作中不可缺少的工具手段。作為華力燃燒的一線設計師，我們正是應用中望CAD機械版為“三桶油”（中石油、中石化、中海油）、Pepsico（中國）、AVIKO、MARS等國際知名企業設計、生產各種型式的火炬系統。
    對于研發設計部門來說，CAD軟件的功能是否實用，能否幫助提高工作效率是我們設計師最為關心和看重。因此，軟件的兼容性和專業機械設計功能就直接決定了一款CAD軟件品質的高低。從實際使用效果看，不得不承認中望CAD機械版就是一款高品質的機械制圖軟件，在某些方面甚至超過了國外的CAD軟件。而這也是我們更樂于用中望CAD的根本所在。

一.全面兼容，CAD圖紙利用更高效

如同許多機械設計師一樣，我們部分設計師早期使用的也是AutoCAD和PCCAD，也積累了大量設計圖紙資源。讓這些圖紙資源能夠繼續利用，是企業在更換CAD軟件品牌時所放在第一位考慮的。在對比多款CAD軟件之后，我們認為中望CAD機械版能夠很好的滿足我們這一要求，它不僅能夠兼容其他CAD軟件產品，而且還無縫兼容PCCAD的標題欄、明細表等圖紙屬性。也就是說，以前的圖紙能夠在中望CAD機械版中打開和編輯，圖形信息顯示準確無誤。坦白說，我們的產品設計和生產制造環節需要高度協同，企業需要一款兼容性強的軟件，如現在的中望CAD機械版，以便在同一個設計環境中打開、編輯不同格式的文件。這對提高設計效率至關重要。

圖/中望CAD機械版無縫兼容其他CAD文件

二.豐富的標準零件庫，圖元繪制化繁為簡

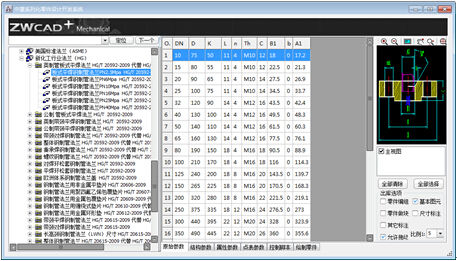

圖/中望CAD機械版圖庫

機械圖庫是機械設計師最為青睞的設計功能，無論是標準零件還是符號，均可直接調用，相比圖塊更加快捷。在中望CAD機械版的圖庫中，大約收入有47大類2800多種零件，近200000個零件，涵蓋了機械、重工、汽車、模具等領域，是我們所接觸到的機械制圖軟件中數量最多、范圍最廣的標準零件圖庫。

我們在日常設計工作中會大量使用到標準件，如：螺栓、螺母、螺釘、法蘭……以前每次使用都需要手動繪制簡易視圖的方式完成，大量的時間浪費在繪制標準件上。而中望CAD機械版自帶的零件庫徹底改變了我們的工作模式，把之前繁瑣重復性的工作簡單化、標準化、統一化。更令人興奮的是，這些標準件還支持參數化，雙擊后輸入具體數字就可直接修改尺寸大小，變成新的產品元件。這些不僅提高了設計效率，還能避免繪制標準件過程中的人為錯誤。

三.提取BOM信息，數據交互更準確

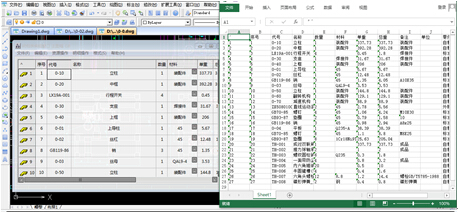

圖/中望CAD機械版自動提供BOM表信息

在機械制造領域，BOM表是聯系CAD設計與加工制造的重要橋梁。BOM企業信息化系統中最重要的基礎數據。在此之前，我們的設計師都是采用從CAD圖紙中復制明細表到Excel中，并且由于復制到Excel中的是OLE對象，所以不能直接進行修改和編輯。眾所周知，一般大型的產品或零部件設計，生成的BOM表中會有上百條甚至更多的物料信息，手動導出和修改起來，工作量十分巨大。如今，使用中望CAD機械版，設計師可以直接使用提取表格數據工具來完成，重要的是，中望CAD機械版的BOM表支持多文本樣式的導入/導出功能，輕松實現明細內容到Excel的數據交互。

四.圖文檔管理系統，讓圖紙管理井井有條

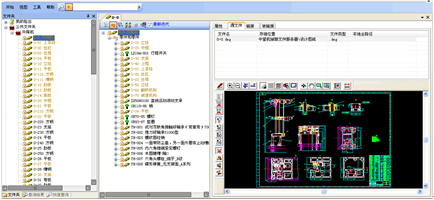

圖/中望CAD機械SE版圖文檔管理系統

無論是對企業還是設計部門，設計圖紙都是一項極其重要的資產價值，但如何高效管理這些圖紙也讓企業十分頭疼。很長一段時間，華力燃燒和大多數企業一樣，采用打印出來保存?zhèn)錂n到資料室的傳統形式進行管理。但是，設計人員為了方便使用查閱，又將電子文件保留在個人電子保存介質（軟盤、硬盤）上。結果造成了混亂局面：電子文檔與圖紙資料同時保存，個人硬盤與資料室共同保存，不同部門混合保存等等。最終導致圖紙查找困難、版本不一，大大降低了對這些產品數據信息的使用效率。

圖文檔管理系統是中望CAD機械（SE）版帶給我們的附加價值，可以解決圖紙管理這一難題。通過該功能，能夠?qū)崿F(xiàn)全企業內部核心數據的“權限控制”、“流程管控”、“操作追蹤”等多重安全特性。而在文檔設計修改階段，系統通過文檔模板保證每個用戶建立業務文檔的規范性，同時完整記錄每一次對圖紙所做的任何修改，確保有據可查。

關于華力燃燒：

上海華力燃燒設備有限公司，是一家是專業從事火炬排放系統和機電一體化關鍵設備研究開發、設計、制造及服務的上海市高新技術企業，擁有蒸汽助燃型低噪音無煙火炬、強制送風空氣助燃型無煙火炬、高壓音速火炬、低熱值蓄熱燃燒型等高架火炬及地面火炬等多項火炬核心燃燒技術，是中國石化、中國石油及中海石油指定的優秀火炬系統集成供應商；同時是Pepsico（中國）最大的國內設備供應商、系統集成商，也服務于AVIKO、MARS等國際知名企業。
