CAD軟件是變壓器等輸電設備設計中應用廣泛的專業軟件，一線工程師對使用的CAD軟件普遍有著較高的要求。天能變壓器設計部門就需要一款整體性能和功能可以比肩國外CAD軟件，但是更符合中國工程師使用習慣的專業CAD軟件，“全面滿足部門高效設計優質產品的使用需求！”

從2008年至今，天津天能變壓器設計部使用的是中望CAD機械版。“我們在CAD軟件選型工作中，主要關注的是軟件的兼容性及功能能否有效提高工程師的設計效率，從而縮短產品的研發設計周期。”設計部劉工介紹，在通過對國內主流CAD軟件廠商及產品的嚴格測評對比，他們最終選擇了中望CAD機械版作為主要的設計工具軟件。

一.兼容性好，保證圖紙交互順暢無阻

“各項測試指標表明，中望CAD是最適合我們使用需求的，而且中望軟件在CAD軟件上持續投入進行研發創新，使得軟件產品能夠完美兼容老版本的圖紙，完全照顧到了老客戶的使用！”據介紹，在變壓器的研發設計過程中，企業需要與上下游客戶進行頻繁的圖紙數據交流互動，完成設計圖的修正和完善。此外，工程師之間也需要進行協同設計，打開編輯不同版本的圖紙。

“如果CAD軟件的兼容性不夠好，各版本之間不能無縫兼容，會使以前積累下來的大量圖紙資源不能重復利用，工程師也需要花費大量寶貴時間在文件格式轉換上面，嚴重影響到設計效率和產品研發的整體進度。”劉工指出：“中望CAD不僅各版本間完全兼容，且與其他設計軟件也能夠彼此兼容，從而保證了產品設計全流程各環節的順利開展和推進。”

二.參數化零件庫，復雜零件設計更高效

變壓器設計中，除了少數元件的差異外，大部分零部件都具有通用性和普遍性，往往只是尺寸大小有所區別。“特別是一些復雜的裝配圖紙，里面中常用的國標零件數量非常多，如果一個個零部件繪制，工作量十分巨大！”工程師們反饋，現在借助中望CAD機械版中的零件庫的參數化設計，變壓器設計所需的零件可以直接調用，并且可以使用超級編輯功能進行參數化修改，快速繪制出新的零件，“極大縮短繪圖時間，提高了工作效率。”

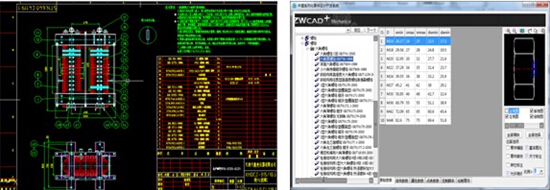

圖/中望CAD機械版的參數化零件庫

三.專業定制，輕松實現企業標準化

在設備、電子、機械等產品設計中，從零件圖到裝配圖都要經過很多種步驟。其中，文字樣式、大小，標題欄的格式，明細表的格式、內容，各種符號標注的形式和大小，不僅要保證圖紙的信息明確，更要保證其美觀性和圖紙交互時的可識別性。而這些在天津天能變壓器的圖紙設計中都一套完善而具體的要求。因此，CAD軟件也必須能夠滿足企業標準化的應用需求。

“中望CAD機械在設計上具有很強的靈活性，可以根據企業的不同要求定制出所需要的規范化內容，為我們企業的準化實施提供了有力的保障。”劉工對中望CAD給予了肯定和贊賞：“尤其是樣式打包及更新工具，更幫助我們?nèi)菀椎貙崿F(xiàn)統一企業的內部標準。”


圖/中望CAD機械版定制標準表格

小結：變壓器制造領域企業眾多，競價激烈，外資跨國公司占據較大的市場份額。作為民營企業，天津天能變壓器只有具備強大的獨立設計和生產制造能力才能與國內外知名企業同臺競技。設計部門通過應用中望CAD機械版和先進的技術設備，解決了CAD應用難題，提高了研發設計效率和品質，出色地承擔起產品研發設計這一重任。

企業檔案：

天津天能變壓器有限公司，主要從事干式變壓器、特種變壓器、各種箱式變電站的科研開發、生產制造及市場營銷，企業引進葡萄牙、德國等世界一流的環氧樹脂澆注干式變壓器設計及制造工藝技術，以及國際先進的制造和檢測設備，產品品質和企業實力處于行業領先水平。
