洋保電子(太倉)有限公司（以下簡稱“洋保電子”）是一家臺資企業，主要生產及銷售電子連接線及其零配件、解碼器及其零配件，組裝電氣控制設備及其零配件，不少產品出口至國外市場。

電氣設計面臨“統計難“

在電氣類產品的設計過程中，涉及到大量的材料統計工作。洋保電子在繪制電氣圖紙時，工程師通常需要人工來統計該項目共使用了多少電線、端子、電氣元件，以及制作接線的Excel表格。據工程師反饋，這類統計工作量很大，占據大量工作時間，而且依靠人工統計不僅效率低下，而且容易出現錯誤。因此，洋保電子希望通過在企業內部應用中望CAD并在此平臺軟件的基礎上開發出自動繪圖和自動統計的工具，以提高工作效率，避免人為錯誤。事實也證明，中望軟件提供的CAD設計軟件以及定制開發服務能夠深度滿足洋保電子的專業CAD應用需求。

中望CAD定制開發全面提高設計效率

現階段，中望CAD定制開發的實用功能已廣泛被工程師們所使用，成為電氣類產品設計的實用性CAD軟件功能。工程師表示：“使用中望CAD之后，工作效率提高了一倍以上，并且統計的準確性也得到了保證！”概括起來有以下幾個方面：

一.設計圖塊便捷入庫及調用

為了便于電氣設計，CAD軟件一般都提供了參數化圖庫，以便工程師在需要的時候調用。但是，CAD軟件自帶的圖庫并不能夠滿足所有的設計需求，例如一些不常用的企業內部特殊的圖庫，CAD軟件就無法直接調用。

通過二次開發，中望CAD提供了支持圖塊入庫的功能。工程師可以快捷地將個人常用的圖塊添加到圖庫里面，并且可以直接調用，從而有效提高工作效率。

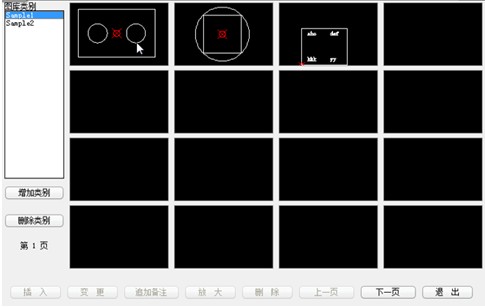

圖一：中望CAD支持圖塊入庫

二.繪制線槽的參數化設置

電氣圖紙中的線槽看上去比較簡單，也是最容易被工程師所忽略的。其實，從對電氣系統的安全保護來說，線槽起著重要作用。如線槽選材不對，可能會加速整個電氣系統的老化，或者造成質量問題。因此，在線槽的設計中，參數化設置變得尤為重要。工程師在中望CAD中，只需進行的簡單的變量的修改，就能實現數據的精準對接，十分快捷方便。

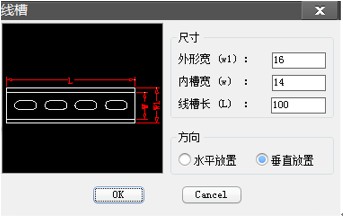

圖二：中望CAD參數化繪制線槽

三.針對性的靈活布線方式

根據洋保電子對布線的要求：在電控箱內走線須平行且拐彎處應成直角的要求，及各線纜兩端應有標簽和編號，結合布線的可通性和焊接的方便性等幾個方面綜合考慮,中望CAD最終為洋保電子定制了單步布線和連續布線兩種方式：

單步布線

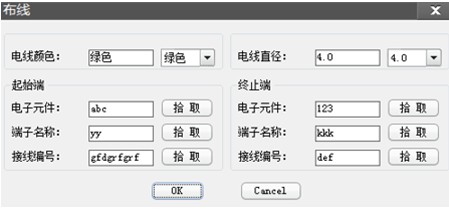

圖三：中望CAD參數化布線界面

為了便于制作、安裝和維修人員的接線盒檢查，工程師需要繪制接線圖以此連接電子各元件和外部其他裝置。中望CAD提供的單步布線功能主要是針對比較特殊、復雜的圖紙，它具有修改方便的特點，也是幫助工程師破解復雜設計難題的高效功能。

連續布線

對于那些電氣元件數量眾多但是規則簡單的電氣圖紙，使用單步布線功能就顯得比較麻煩。而使用中望CAD特地開發的連續布線功能，工程師則可以將電氣的布線工作一步到位，快速解決。

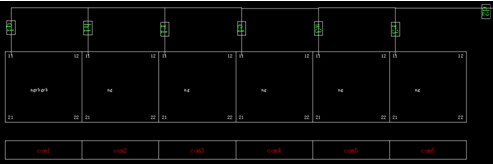

圖四：中望CAD連續布線功能設計效果圖

四.自動化的數據統計

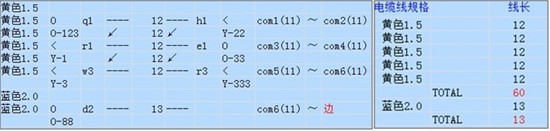

前文提到，統計工作占據了工程師大量的時間，如何讓統計更加智能直接關系到工作效率的高低。在中望CAD中，領料單、物料表、裁線表的自動統計功能，直接方便了領料人和庫存管理人員的工作，有利于進行跟蹤和成本核算，工程報價。另一方面，它還加快了統計速度，提高統計的準確性。
