天津華禹汽車有限公司（簡稱“華禹汽車”）隸屬于天津華舜汽配制造集團有限公司，是一家集生產和研發為一體的研究性企業，擁有國內外優質沖壓生產設備，專業生產汽車結構件模具、沖壓件及中、小型零件的連續模具；2009年被中國商品協會定為“沖壓模具研發基地”，2010年被天津市認定為“科技型中小企業”被濱海新區命名為“最具設計創新影響力企業”。

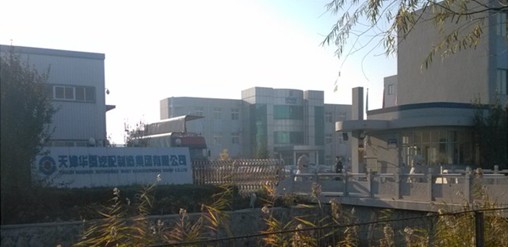

圖1：華禹汽車

隨著公司研發團隊越來越強大，華禹汽車在工藝生產方面的要求越來越嚴謹，對CAD等設計軟件的配置需求也日益提高，于今年年初開始對內部使用的模具軟件進行版本統一。經過層層的選型對比，中望CAD沖壓模具版因在行業應用具有良好口碑，以及軟件本身完美的兼容性最終受到華禹汽車的青睞，成為最主要的CAD設計軟件。

在模具設計行業，設計圖紙會有大量的圖層設置，對于不同軟件之間的圖紙交互，圖層的兼容性也就成了一個大問題。而中望CAD沖壓模具兼容主流五金模具設計軟件的圖層，支持簡體中文、繁體中文等多種字體，避免了因各軟件之間不兼容而導致的亂碼現象。華舜汽車模具的設計師應用中望CAD沖壓模具的過程中，進一步檢驗和肯定了軟件的高度兼容性，他們表示“中望CAD出色地承擔起二維模具的設計工作。”根據設計師的反饋和總結，中望CAD沖壓模具具有以下三個突出的特點，能夠幫助其快速完成設計任務：

1．完美的兼容性，兼容主流五金模具設計軟件

中望CAD沖壓模具是在中望CAD+平臺軟件基礎上自主開發的智能化沖壓模具設計系統，采用DWG為內部工作文件格式，能夠讀取和保存DWG、DXF文件，高度兼容AutoCAD 2.5~2012版所有圖形文件，讀取和存儲圖形信息完整準確。這樣，設計師可以在各個不同版本的CAD軟件之間進行順暢、便捷的圖紙交互和交流。對于華禹汽車而言，“兼容主流的五金模具設計軟件”更具使用價值，因?yàn)槠髽I(yè)原有老圖紙的修改和編輯能夠輕松在中望CAD沖壓模具上進行，從而大大減少了設計師的工作量，設計效率也得到大幅度提高。

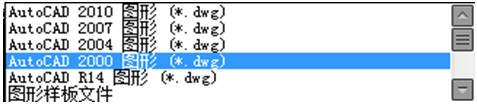

圖2：中望CAD沖壓模具兼容多種主流格式文件

2．設計界面友好、命令與主流CAD軟件一致，加速設計流程

華禹汽車之前使用的是國內另外一款五金模具軟件，但是因?yàn)槊詈蛙浖缑娴木壒?，很容易造成誤操作等現象，給設計師畫圖造成了不必要的煩惱。特別是對一些新員工，由于使用習慣和命令操作不同，適應起來很困難。而中望CAD沖壓模具在界面設置上能夠清晰引導設計師完成相應的操作，且布局合理，命令與主流CAD模具軟件基本一致，設計師轉用適應非常快，從而減少花費在軟件操作上的時間。

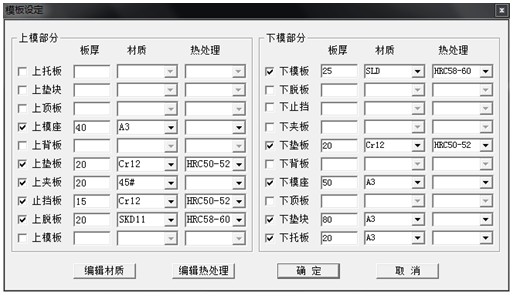

圖3：中望CAD沖壓模具模板設定界面

3．圖層元素隱藏顯示功能，有效提升繪圖效率

華禹汽車的圖紙有很多大型的連續模，圖紙較為大型，且布局有數量龐大的圖形元素，視覺效果比較繁雜。設計師反映用平臺軟件畫圖過程中，使用捕捉功能選定目標對象時，由于許多對象的特征點都在圖面上，往往難以捕捉到繪圖真正需要的點。而使用中望CAD沖壓模具的隱藏和顯示功能，就可以輕松地解決這個問題。它利用層的顯示管理來簡化圖紙的顯示，關閉暫時不使用的對象，讓圖紙顯示變得更加簡潔，從而可以快速、準確捕捉到目標對象，有助于繪圖效率的提高。

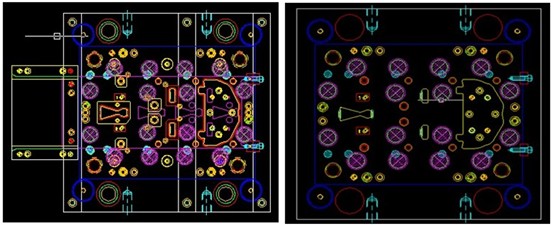

圖4：中望CAD沖壓模具圖元顯示/隱藏功能

以上這些實用亮點功能在模具繪圖過程中為為華禹汽車的設計師帶來了諸多便利，受到設計師的認可和好評。此外，中望CAD沖壓模具在詳細的加工說明，材料明細表，自動拆圖方面也給設計師的繪圖工作創造了很多實實在在的便利條件，幫助設計師高效完成各類復雜的設計任務。
