重慶汽車標準件廠是中國西南地區生產各類高品質汽車緊固件的專業廠家，作為技術部的一名設計師，中望CAD機械版帶給我一種全新的高效設計體驗。

今年9月份，重慶汽車標準件廠正式購買應用中望CAD機械版，而我們?cè)O(shè)計師在7月份就已經開始接觸使用了。由于以前就接觸過幾款國產CAD軟件，實際應用情況都不是很理想，所以最初對中望CAD還有點抵觸。但是，中望CAD機械版的技術演示讓我們眼前一亮，其實用的功能讓我們迫不及待地想去使用。僅僅2個月時間，我們就完全脫離原來使用的國外CAD軟件順暢地應用起中望CAD機械版。整個轉換過程所用的時間非常短，這得益于中望CAD高度的兼容性！

作為一線的設計人員，高兼容性降低了軟件的轉換成本，但我們最看重的，也是真正體現軟件價值的地方——功能易用性。中望CAD機械版在這方面相較于其他同類設計軟件來說更加均衡全面。個人認為，在制造型企業中設計工作并不僅僅局限在繪圖上，整個設計工作應該也是一個工作流程，這個工作流程包括了繪圖—審圖—改圖—復核—外發等，中望CAD機械版在每個工序點都有相應的功能來降低使用人員的工作難度。下面，我就按照這個流程來結合實際的應用體驗來說一說中望CAD機械版分別提供了哪些功能來提高工作效率：

一、繪圖

CAD軟件是繪圖的基本工具。中望CAD機械版在這一塊提供了相當全面的工具集，例如：圖幅繪制、序號標注、專業符號標注體系、機械設計、參數化圖庫、文字處理等，當然這些功能從名稱上來看跟市面上同類設計軟件并無多大差異，但使用后，我們發現中望CAD機械版的這些功能更加的人性化，是真正從設計師工作需求的角度去開發出來的。下面我就以圖幅繪制這個功能來舉例：

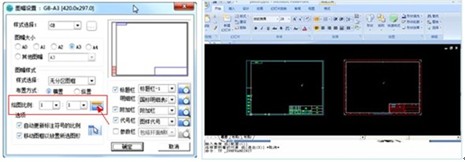

如上圖所示，中望CAD機械版能夠快速的生成各種標準的圖幅，包括圖框、標題欄和更改欄。在生成圖幅的同時，我們可以按照需求選擇相應的行業標準，而不用手動定制標準即可繪制出相應需求的標準圖紙（目前支持的標準有ANSI、ISO、DIN、JIS、GB等）。

繪制圖框時可智能的根據繪圖內容調整圖框比例，圖框的排列非常更人性化。此外，中望CAD機械版能夠支持同一繪圖區域多個圖幅并且支持多個標準的存在，能夠幫助設計人員在繪圖過程中靈活的切換。

當然，整個繪圖過程中所使用到的功能有很多，像圖幅繪制這種人性化的設置基本上每個功能都會有體現，例如：獨立的D標注體系、豐富的符號庫、完善的輔助設計工具等等，在這里我就不一一贅述了，總之在繪圖環節作為一款工具中望CAD機械版是相當優秀的。

二、審核、修改、復核

這個工作一般是由總工以上級別的專家來做的，這些專家日常工作都比較忙，且多數歲數比較大。剛開始推廣中望CAD機械版的時候，原以為他們對新軟件的接受程度應該比較低，可是沒想到他們竟然是最先通過試用的！原因是他們使用CAD相對簡單，更多的是查看圖紙，所以對CAD的需求和考核更多的是軟件的兼容性能。中望CAD機械版能夠兼容從最低到最高的所有DWG、DXF格式，但這不是總工們選擇中望的唯一原因。中望CAD機械版里有一個功能非常適合他們審核圖紙，這個功能叫做圖紙對比：

在審圖過程中，經常會遇到同一副圖紙修改多次，而忘記修改過哪些地方的情況，只能手動打開新老圖紙 在眾多圖元中找差異，十分繁瑣。中望CAD 機械版推出了圖紙對比的新功能，利用該功能我們能方便、快捷地找出新舊圖紙的差異。圖紙對比功能實現了DWG圖紙的雙圖快速對比分析，精確定位圖紙差異，并用警戒色提示和區分。

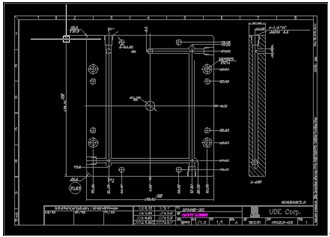

我們可以通過菜單項: ET擴展工具" 定制工具" 文件比較 或者命令行: FCMP 來調出圖紙對比功能。使用圖紙對比命令后會出現一個對話框需要選擇新、舊圖紙；選擇好舊圖紙和新圖紙之后點"比較"。中望CAD機械版會以只讀的方式分別打開這兩幅圖紙。默認情況下在新圖紙中不同部分（即新增部分）的顏色為綠色，修改部分的顏色為黃色。相同的部分為淺灰色。舊圖紙中不同的部分（即刪除部分）為紅色，修改部分為洋紅色，相同部分為灰色。

通過對比不同圖紙中的顏色，就能很直觀的看出新、舊圖紙之間的差異了。

審復核階段確實更多的是設計經驗的體現，CAD軟件能夠做的就是降低人為操作的頻率，讓審復核人員有更多的精力去進行經驗上的判斷，而不是將精力放到查找、對比等低端操作上。

二、外發圖紙（成品圖紙展示等）

經過了繪圖——審圖的流程之后就是設計成果的展示部分。我公司在圖紙?jiān)O(shè)計完成后經常需要將設計圖紙外發到客戶、二三級經銷商、代工廠等合作單位去。在外發過程中，經常需要跟外單位來回比對圖紙或按照對方要求更改圖紙，最終形成合同的技術條款或圖庫資源進行存檔，這個時候就會出現一些由于雙方來回修改圖紙所帶來的誤操作問題。以往為了規避這些問題，公司都是要求設計師外發PDF文件格式跟其他單位交流，但PDF格式文件的精度并不能完全滿足需求。如果發原DWG圖紙，又擔心對方修改從而帶來一些不必要的麻煩。現在，中望CAD機械版上的文件鎖定加密體系很好地解決的這個問題。

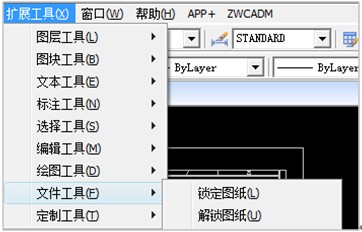

中望CAD機械版可以對圖紙進行無破壞性的加密鎖定，用戶可以根據自己的需求，靈活的對繪圖區域中任意圖元進行加密鎖定，鎖定后的圖元會以圖塊的形式存在，但這個圖塊是無法炸開和修改的，只有通過中望CAD機械版的解鎖圖紙功能才能解密。通過這個應用，我們?cè)O(shè)計師現在都是傳給客戶原DWG格式的圖紙，圖紙交互效率大大提高。

總結：以上就是我們和其他幾個合作部門使用中望CAD機械版的真實體驗感受，我在文章開頭對中望CAD機械版的評價是“更加均衡全面”，實際上指的是在整個設計工作流中，無論是處于哪個環節中望CAD機械版都能夠提供一些驚喜，它能夠整體的、均衡的提高整體設計工作流的效率，這是目前我所接觸的其他設計軟件所不具備的。
