2012年，中望軟件正式發布自主研發的全新一代二維CAD平臺軟件——中望CAD+，同時，為了更好地滿足行業用戶的使用需求，中望軟件又推出了中望CAD機械版、中望CAD建筑版等專業應用軟件，為眾多國內外企業提供了高效的CAD設計整體解決方案。其中，浙江雙金就是中望CAD的用戶之一。

浙江雙金機械集團股份有限公司（以下簡稱“浙江雙金”）成立于1987年，是一家集礦山機械成套設備的研發、生產、銷售及工程項目施工為一體的國家級高新技術企業。公司下設5家控股公司，現有31項國家授權專利。在浙江雙金的產品研發創新過程中，工藝設計始終是生產環節的重中之重。為保證工藝設計的效率和品質，浙江雙金非常注重CAD設計軟件的整體性能，選型過程也十分嚴謹，通常會對CAD軟件進行性能測試、模塊比對、出圖效率等一系列的檢驗。

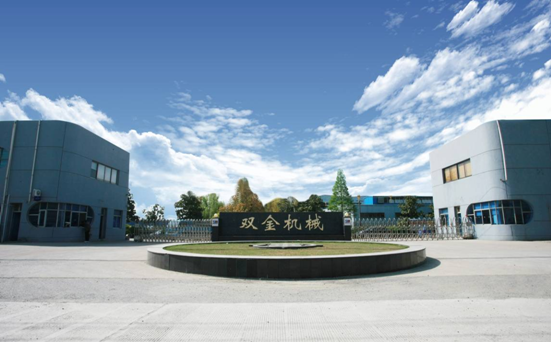

圖1：浙江雙金機械集團股份有限公司

2012年，中望軟件推出了中望CAD+及對應的機械設計模塊。在對軟件進行“考核”后，浙江雙金的工程師給出了這樣的檢測報告：中望CAD+完全符合企業的工裝要求，功能和操作習慣上均可匹敵國外主流CAD軟件，具有可完全替代性。最終，浙江雙金當即為技術部門統一安裝了中望CAD+，半年之后，又根據實際使用需求加量購買了中望CAD機械版。如今，中望CAD+、中望CAD機械版已作為浙江雙金規范使用的工具軟件，應用于研發部、工藝部、采購部、生產部、項目部等各個部門，給企業的生產設計工作帶來了流暢高效的設計體驗。

中望CAD實用功能提高設計效率

伴隨著浙江雙金的不斷發展，企業對技術工藝設計的要求也越來越嚴格。浙江雙金技術部王工坦言：“一款優秀的CAD軟件，不僅要能夠滿足基本的繪圖需求，同時還要簡化設計步驟，提高設計效率！”對于中望CAD在日常工作中的使用表現，王工這樣的評價：“中望CAD機械版在滿足主流CAD繪圖功能的基礎上，更能為工程師的設計工作提供便捷。”

據介紹，浙江雙金所承擔業務絕大部分是大型工程項目制造，圖紙標注繁多而復雜，工程師希望通過專業的CAD軟件將設計工作化繁為簡單，而中望CAD機械版就能滿足他們的這種“需求”。工程師們反饋，中望CAD機械版的雙向關聯功能可實現圖紙中的標題欄、明細表所標識的零部件一旦更改，則可使得對應的標準件屬性獲得同步更新，保持一致。在創建標注時，中望CAD機械版能夠迅速生成序列號和BOM表，序號與明細表雙向關聯，標注內容與專業術語詞句庫建立了聯系，工程師無需鍵盤輸入，即可快速輸入所需內容，與PDM/ERP高效集成。工程師們表示：“中望CAD機械版的這些實用性功能，能夠切實幫助提高設計效率。”

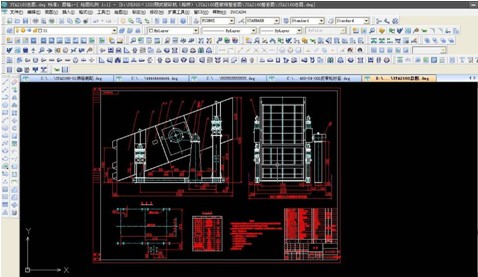

圖2：中望CAD機械版雙向關聯快速生成BOM表

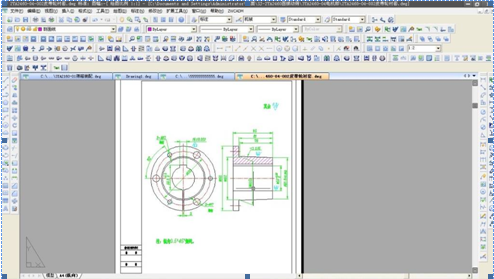

圖3：中望CAD機械版生成的工程繪圖明細表

豐富的零件庫，中望CAD讓設計工作更簡單

在浙江雙金的工藝設計中，中望CAD機械版承擔著大量的機械設備零件圖和裝配圖，以及常用結構、傳動、液壓、電器、礦山配件等標準件的設計繪制，其中包含了破碎機、篩分機械、給料機、輸送機等主要產品。此外，中望CAD在項目部繪制土建圖時也發揮著重要的作用。得益于CAD+完善的平臺性能以及專業的機械設計模塊，中望CAD機械版能夠幫助工程師高效地完成各種繁重的設計任務。

王工表示：“中望CAD機械版使用方便，常用的標準件都可以在該軟件中直接選取，節省了大量查資料和繪圖的時間。”王工指出，中望CAD機械版提供有豐富的零件模塊，能夠支持一張圖紙的完整信息，如：圖形、各種標注、圖框、文字等。利用它可以進行復雜零件的參數化設計。在日常設計工作中，中望CAD機械版零件眾多且支持多種設計標準使設計工作更加便捷輕松。

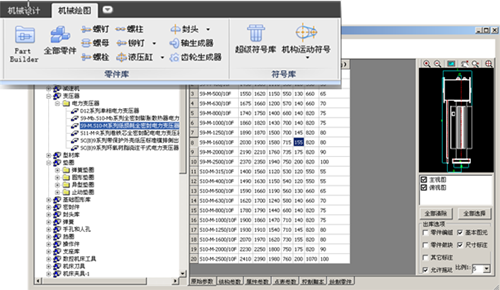

圖4：中望CAD機械版的多零件配置界面

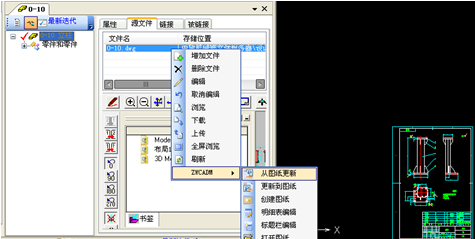

圖5：中望CAD機械版支持專業標準件

后記：中望CAD+以及中望CAD機械版在浙江雙金得到廣泛應用，為企業提供了專業而高效的機械設計解決方案，諸多實用性功能也幫助工程師提高了設計效率。然而，浙江雙金對中望CAD的信賴，遠不止于設計層面。中望軟件為企業提供系統而貼心的后續服務支持，也讓浙江雙金能夠?qū)⒏嗟臅r間和精力專注于企業的發展運營上，以獲得更長遠的發展效益。



（注：中望CAD+是中望軟件旗下子公司廣州中望數字化設計軟件有限責任公司的軟件產品。）
