昆山華辰重機有限公司（以下簡稱“華辰重機”）是一家專業從事全自動數控軋輥磨床、軋輥車床和軋輥荒磨機設計、制造的高新技術企業，產品大量裝備鋼鐵業、造紙業、有色金屬制造業等。曾多次與世界老牌知名品牌同臺競爭并一舉中標，以強硬的產品質量和優質的服務贏得國內知名大型企業的肯定，并先后獲得“國家科技進步二等獎”、“江蘇省高新技術企業”等稱號。

擺脫生產設計諸多難題，華辰重機選擇中望CAD

作為一家專業的軋輥磨床設計制造企業，華辰重機十分注重CAD軟件的設計品質和效率，以滿足市場及客戶的需求。一直以來，華辰重機使用的是一款國內CAD設計軟件，其設計保存的圖紙并非主流的DWG格式文件。為此，設計師需要通過對圖紙進行轉換才能與主流CAD實現交互，操作非常麻煩。

在機械制造領域，整齊的零件編號和完整的說明是CAD圖紙的必備要素。華辰重機的設計師為了便于看圖，作好生產準備工作、管理圖樣和零件或編制其它技術文件，常常需要在圖紙上對每個零件進行編號，編寫零件說明的EXCEL表格。而在以往的相關制圖中，這部分工作占用了設計師很多時間，無形中增加了他們的工作量。此外，由于設計師對“借用件”“外購件”“標準件”“專用件”的概念分類不清晰，造成設計完成的工程圖格式不一，千姿百態。長期以來，華辰重機沒有形成企業內部統一的設計標準。

另一方面，華辰重機應用ERP等各種管理軟件進行數字化建設，以提高生產效率。但是，卻缺面臨著缺乏CAD設計部門的設計圖紙相關數據的“尷尬”，不得不通過手動收集數據編制表格。手動編制表格數據不僅工作量大，且出錯率高，易遺漏，各部門難統一。因此，華辰重機急需通過一款功能強大的專業CAD軟件來解決企業在生產設計過程中的實際問題。經過嚴格的選型和測試，華辰重機最終選擇了中望CAD機械版，并通過對中望CAD機械版進行“文字標注模塊”的二次開發，滿足了所有使用需求。

中望CAD定制開發實用功能，提升生產效率

華辰重機在生產設計過程中，中望CAD機械版的實用功能，如標注功能，幫助設計師解決了之前CAD軟件無法解決的問題，對提高設計效率發揮著積極的作用。具體來說，以下幾個功能受到了設計師的認可和稱贊：

一、借用件，外購件，標準件標注

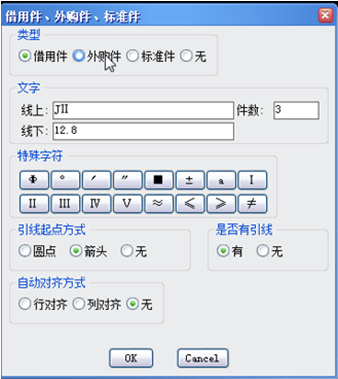

基于華辰重機實際使用需求的考慮，中望軟件的技術人員在對中望CAD機械版的二次開發中，提供了豐富的機械標注序號、數據導出EXCEL功能。通過序號與EXCEL數據的關聯，可以很好的實現對零件的說明：規格，型號，材料，重量，尺寸，工藝要求等。

同時，中望軟件還幫助開發出可用于不同類型的機械零件的標注方式：線上線下文字表示產品的規格，型號，件數表示該零件的數量；提供機械標注需要的特殊字符，對于引線起點方式，標注對齊方式可以進行設置，該功能可以免去調用平臺功能，修改直接，節約設計時間。如此一來，設計師進行機械零件的參數設置就變得簡單方便，避免影響圖紙質量。

二、專用件標注

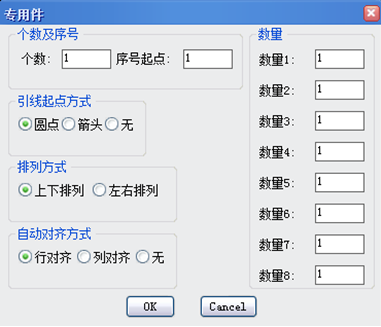

中望CAD機械版對于專用件的標注方式略有不同。設計師能夠?qū)Ｓ眉目倲?shù)量，序號起點自由設定，同時還可以選擇圓點或者箭頭的引線起點方式，排列方式有上下排列或左右排列，并且提供標注對齊方式。該功能特別方便設計師對于數量多的專用件的標注，簡單明了，且修改便捷。



總結：為了進一步幫助華辰重機提高CAD設計效率，同時更好地發揮企業信息化系統的效益，中望軟件的技術團隊還重新開發優化了華辰重機之前所使用的CAD軟件中的必用的功能，使其既能實現與主流軟件兼容，又能具備之前的功能，真正達到了一舉兩得的目的。目前，得益于中望CAD機械版的專業功能，華辰重機已經形成了企業內部設計標準，并為企業生產管理及時提供準確的數據來源，增進了企業信息化進程和標準化管理，企業生產效益大大提升。相信隨著中望CAD在華辰重機的應用逐漸深入，中望CAD的優勢將會不斷得到更大的體現和發揮。
